HydroLANDSCAPE 2022: Cómo visualizar los aspersores en funcionamiento y exportar las imágenes

Autor: Érica Alves da Silva - Data: 10/03/2026

Al elaborar el proyecto ejecutivo a partir de las informaciones ya definidas, la pantalla de dimensionamiento permite agregar datos complementarios y detallar mejor cada elemento, tornando el proyecto más claro, completo y profesional.

En este consejo técnico, aprenderemos a mostrar los aspersores en funcionamiento, a extraer imágenes en Dimensionar y también a abrir el proyecto en VisualPLAN.

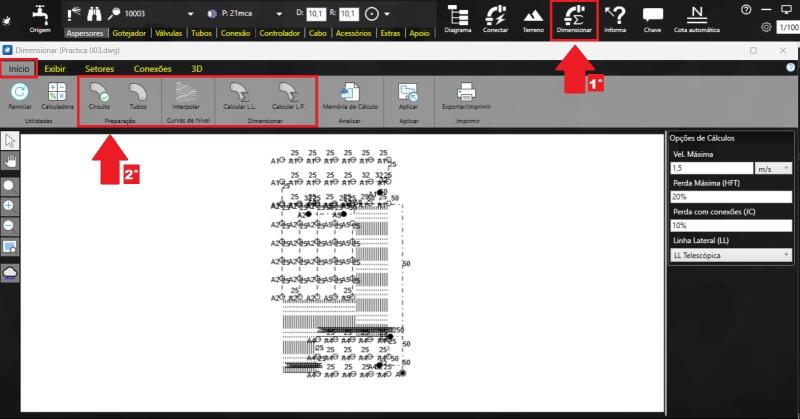

Para empezar, con el proyecto abierto y finalizado, haz clic en el botón Dimensionar de la barra superior de Hydro y realiza todos los cálculos del proyecto.

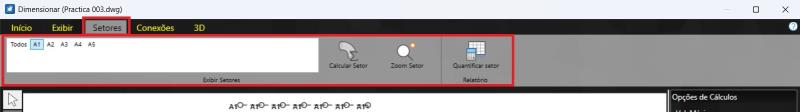

Una vez finalizado, en las pestañas Ver y Sectores, puedes seleccionar qué información deseas añadir al proyecto, según tus necesidades.

A continuación, vaya a la pestaña Inicio y haga clic en el botón Exportar/Imprimir para generar la imagen. Al abrir la imagen, haga clic en el icono de los tres puntos en la parte superior de la pantalla y seleccione la opción Guardar como. A continuación, elija la carpeta de destino, asigne un nombre al archivo y finalice guardando la imagen.

Cómo capturar imágenes de los aspersores en funcionamiento

Hay dos formas de visualizar y exportar imágenes con los aspersores en funcionamiento: a través del propio Dimensionar o mediante VisualPLAN.

1. A través de Dimensionar

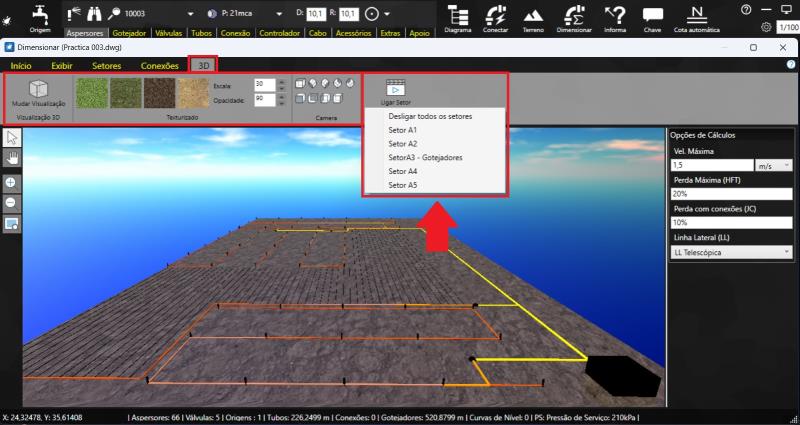

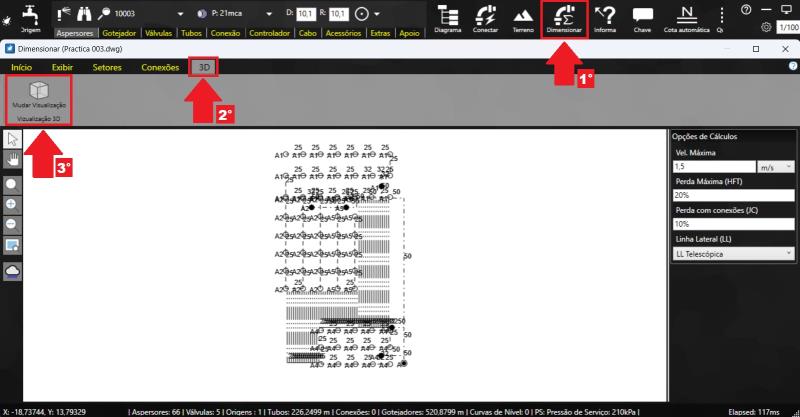

En la pantalla de Dimensionar, acceda a la pestaña 3D y haga clic en el botón Cambiar la vista. Esto abrirá el entorno 3D del proyecto. En esta vista, podrá:

Modificar la textura del terreno;

Ajustar la escala y la opacidad de la textura;

Elegir diferentes cámaras para visualizar el proyecto desde ángulos específicos;

Por último, utilice el botón Activar sector. Con él, es posible seleccionar un sector y visualizarlo en funcionamiento, de uno en uno.

Para exportar la imagen (incluso con los aspersores en funcionamiento), sigue el mismo proceso anterior:

Ve a la pestaña Inicio;

Haz clic en Exportar/Imprimir;

Al abrir la imagen, haga clic en el icono de los tres puntos situado en la parte superior de la pantalla y seleccione la opción Guardar como. A continuación, elija la carpeta de destino, asigne un nombre al archivo y finalice guardando la imagen.

2. A través de VisualPLAN

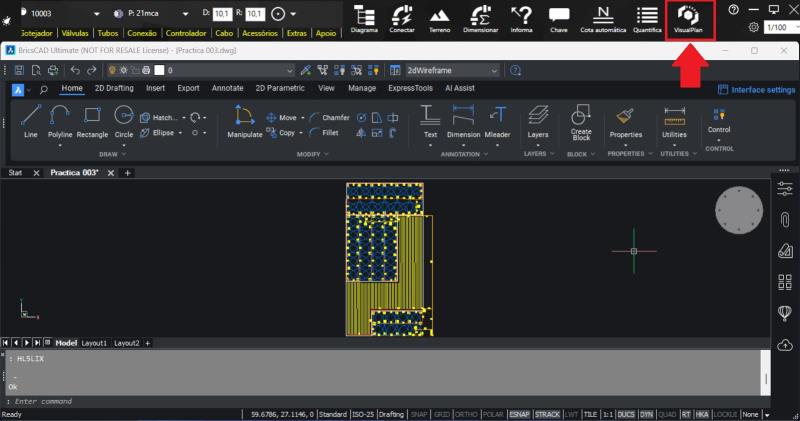

Otra forma de extraer imágenes en 3D es utilizando VisualPLAN. Una vez finalizado el proyecto, dirígete a la barra superior de Hydro y haz clic en VisualPLAN. El proyecto se abrirá en una nueva ventana, ya en 3D.

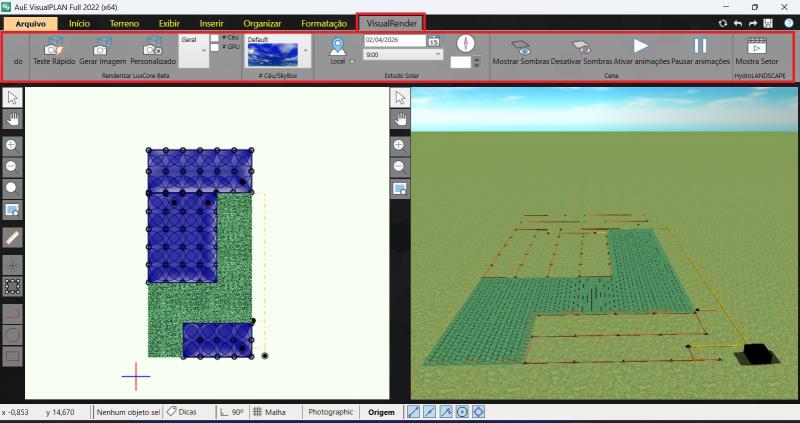

En la interfaz de VisualPLAN, se verá, por un lado, el plano de planta humanizado y, por el otro, el modelo 3D. Al hacer clic en la pestaña Visual Render, encontrará:

Opciones de renderizado;

Selección de skybox (cielo);

Configuraciones del estudio solar

Ajustes de escena;

También hay un botón Mostrar sector, que permite seleccionar y visualizar un sector en funcionamiento.

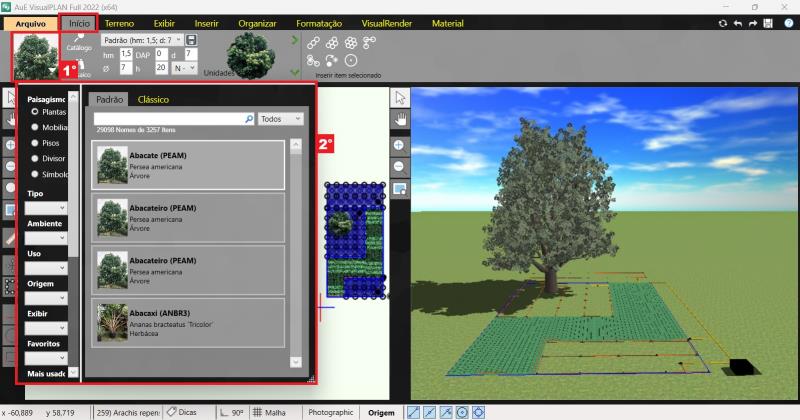

En VisualPLAN, puedes añadir elementos de paisajismo para mejorar la presentación de tu proyecto. Solo tienes que ir a la pestaña Inicio y seleccionar elementos como plantas, suelos, separadores (muros), entre otros.

Renderización y exportación de imágenes

Al utilizar la pestaña Visual Render, es posible generar imágenes más realistas del proyecto mediante los renderizadores. Sin embargo, la renderización predeterminada no muestra los aspersores en funcionamiento. Para exportar imágenes con el sector activo, siga estos pasos:

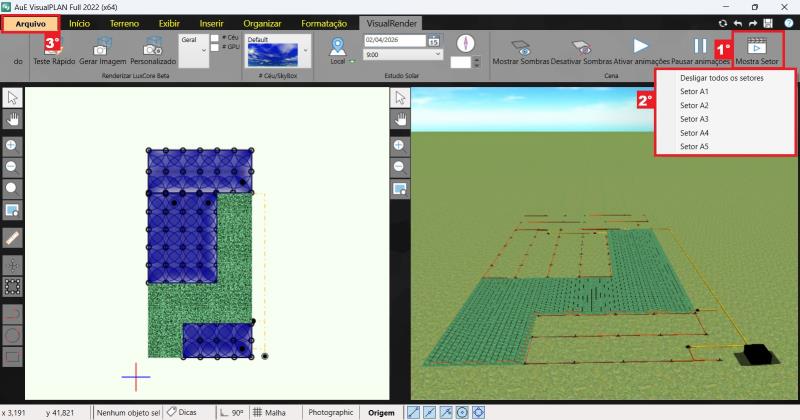

Haga clic en Mostrar sector y seleccione el sector deseado;

Vaya a la pestaña Archivo;

Haga clic en Exportar imágenes;

En la sección Contenido, seleccione Área de trabajo 3D;

Elija el nivel de calidad de la imagen;

Haga clic en Exportar imágenes;

En la ventana que se abra, seleccione la carpeta, asigne un nombre al archivo y haga clic en Guardar.

Consejo para exportar imágenes de la vista previa

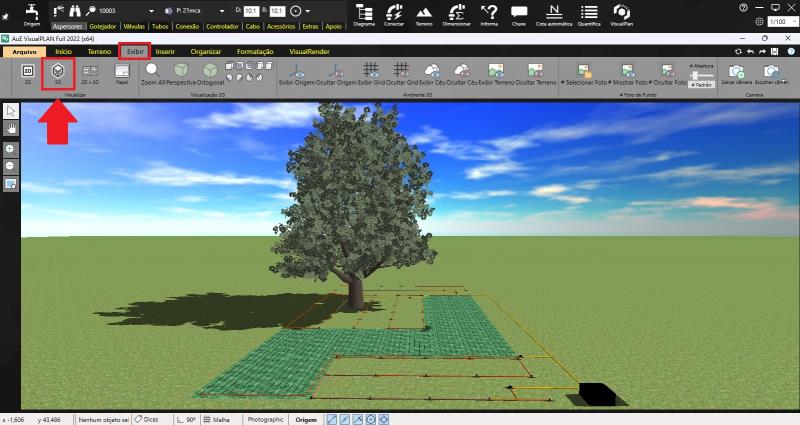

Para mejorar el encuadre antes de exportar o renderizar, ve a la pestaña Ver y haz clic en 3D. De este modo, solo se mostrará la vista en 3D y podrás encuadrar mejor la vista previa del proyecto y garantizar un resultado final más adecuado.
