HydroLANDSCAPE 2022: Proyectos con múltiples bombas, sectorización y selección adecuada

Autor: Érica Alves da Silva - Data: 04/03/2026

E
n este consejo técnico, aprenderemos a diseñar proyectos de riego utilizando más de una bomba, abordando la sectorización adecuada y la selección correcta de cada equipo.

1. Preparación del proyecto

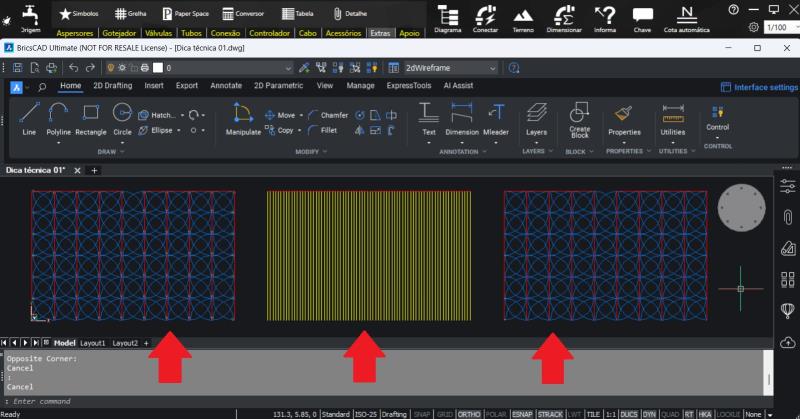

Para empezar, utilizamos un proyecto base ya diseñado. Se creó un rectángulo que representaba el área de riego, dividido en tres circuitos distintos:

Se han equipado dos circuitos con aspersores. Por su parte, el circuito central se ha diseñado con un sistema de goteo, utilizando la herramienta de inserción múltiple de goteros.

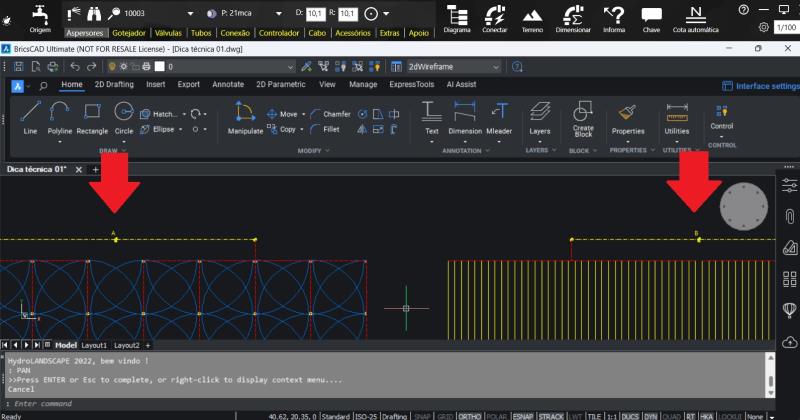

Dentro de cada circuito se han definido dos sectores. Para delimitarlos, se ha tendido la tubería. Esta división se ha creado para simular diferentes necesidades hídricas dentro de la misma zona.

2. Instalación de válvulas y bombas

Una vez definidas las zonas de riego:

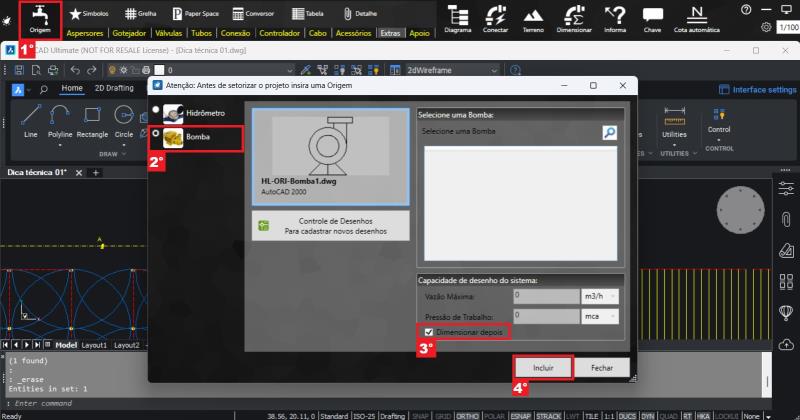

Se han añadido válvulas, dos por cada circuito. A continuación, añadimos tres bombas, haciendo clic en el botón "Origen";

Al añadir las bombas y seleccionar la opción de dimensionarlas posteriormente, el sistema las identifica automáticamente como bombas A, B, C..., y las inserta en su lugar correspondiente.

Esta nomenclatura facilita la organización y la comprensión del proyecto.

3. Proceso de sectorización

Una vez introducidos los elementos, comenzamos la sectorización:

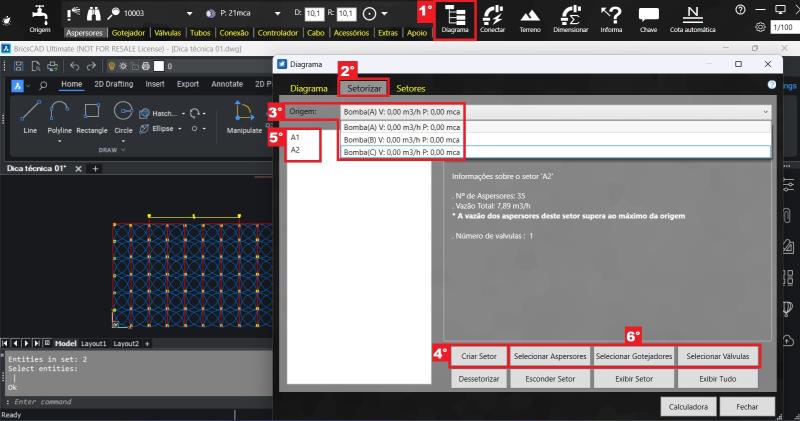

Haga clic en el botón "Diagrama". En la pestaña "Sectorizar", comience a crear los sectores.

Ejemplo práctico:

Seleccione la bomba A en la opción "Origen";

Haga clic en "Crear sector" y seleccione los aspersores correspondientes al sector A1. A continuación, vuelva a la ventana y seleccione la válvula correspondiente al sector A1;

Repita el proceso para crear el sector A2, seleccionando los demás aspersores y la válvula.

Ejemplo práctico:

Para las demás bombas:

Basta con seleccionar una nueva fuente (B o C);

Repetir el proceso, incluyendo los elementos deseados (aspersores, válvulas o goteros). Sectores: B1, B2, C1, C2...

Consejo importante:

Una buena distribución por sectores debe tener en cuenta factores como:

Presión disponible;

Caudal del sistema;

Tipo de emisor (aspersión frente a goteo);

Uniformidad del riego.

4. Dimensionamiento del proyecto

Una vez completada la sectorización:

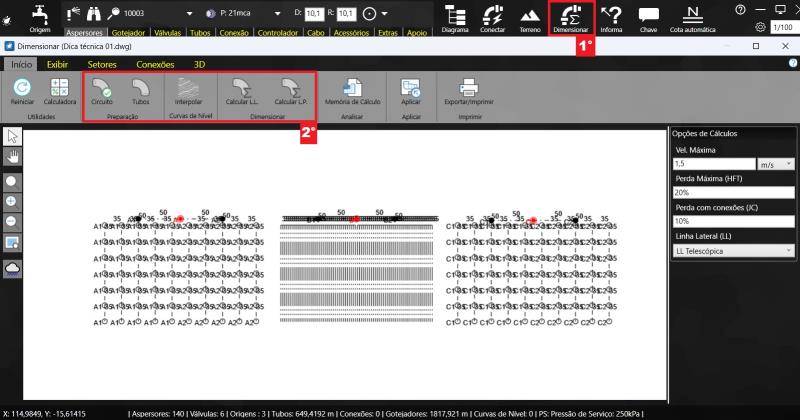

Haga clic en "Dimensionar" para realizar los cálculos hidráulicos;

El sistema indicará posibles incoherencias o errores que deben corregirse. Es normal que las bombas muestren un error en este momento, ya que aún no se han definido.

5. Selección de las bombas

Para seleccionar correctamente cada bomba:

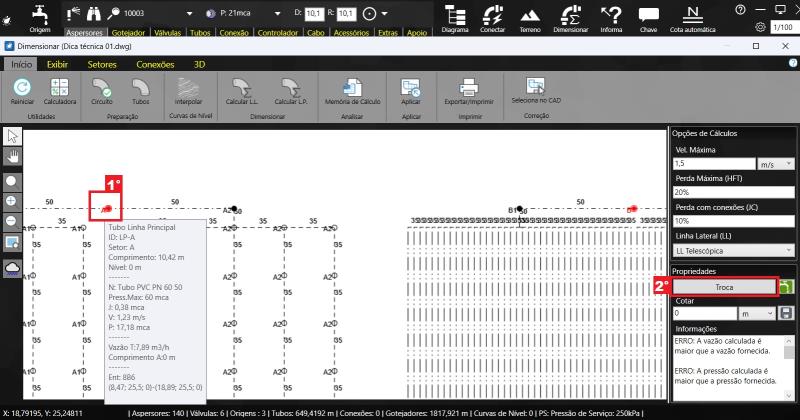

Haga clic en la bomba deseada.

En el panel lateral, acceda a la opción "Cambiar";

Se abrirá una ventana con los datos de cálculo de los sectores asociados a esa bomba.

Si los datos están a cero:

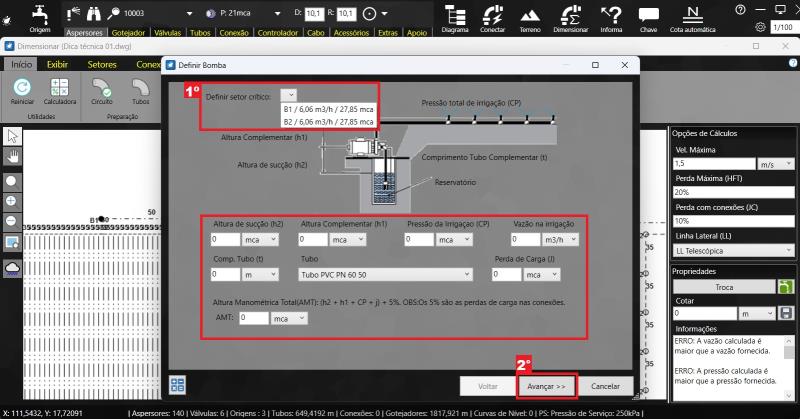

Seleccione un sector en la opción "Definir sector crítico";

Haga clic en "Siguiente".

A continuación:

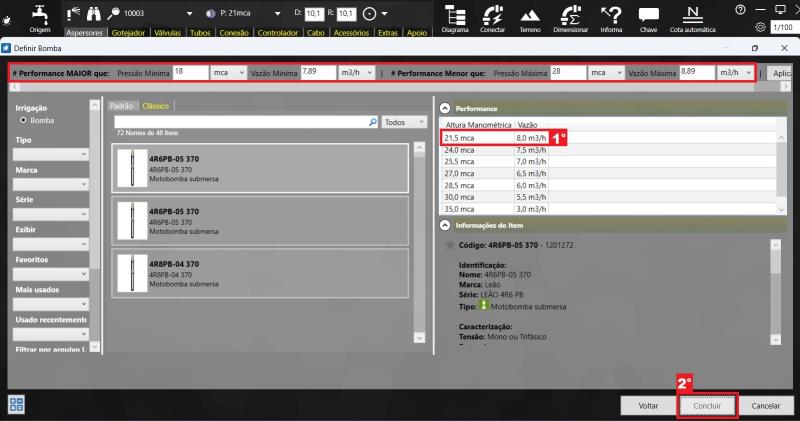

Elija la bomba más adecuada en función de los parámetros indicados (caudal y altura manométrica);

Haga clic en "Finalizar";

Repita este proceso para todas las bombas del proyecto.

6. Finalización

Una vez seleccionadas las bombas:

Realice los ajustes finales del sistema;

Realice las conexiones necesarias;

Finalice el proceso introduciendo la información del proyecto en el CAD.

Conclusión
El uso de varias bombas permite una mayor flexibilidad y eficiencia en los proyectos de riego, especialmente en zonas con diferentes necesidades hídricas y a gran escala. Una correcta sectorización y un dimensionamiento adecuado garantizan:

Un mejor rendimiento hidráulico;

Ahorro de energía;

Mayor uniformidad de riego.
