CAD: Aprende de una vez por todas a utilizar correctamente la escala en tus proyectos

A La escala es uno de los conceptos más importantes en el desarrollo de proyectos en CAD. Cuando se aplica correctamente, garantiza que el dibujo represente fielmente las dimensiones reales, además de permitir una impresión adecuada y profesional. A pesar de ello, sigue siendo habitual encontrar dudas y errores relacionados con la configuración de la escala, sobre todo entre los principiantes.

¿Qué es la escala en CAD?

La escala es la relación entre el tamaño del objeto dibujado y su tamaño real. En los programas de CAD, lo ideal es que el dibujo se realice siempre a escala real (1:1), es decir, utilizando las medidas reales del proyecto. La escala se aplica principalmente en el momento de la visualización y la impresión.

Espacio de modelo (Model Space) x Diseño (Layout)

En el entorno de modelado (Model Space), todo el proyecto debe desarrollarse a tamaño real. En cambio, en el Diseño (Layout), la escala se controla mediante las ventanas de visualización (viewports), que permiten visualizar el dibujo en diferentes proporciones, como 1:50, 1:100, entre otras.

Esta separación es fundamental para evitar distorsiones y trabajos repetidos, además de facilitar la estandarización de los planos.

Cómo configurar correctamente la escala

Para trabajar con la escala de forma adecuada, hay algunos puntos que son esenciales:

1-Definir correctamente las unidades del dibujo desde el principio (dibujando preferiblemente en metros, la forma más habitual para diseñar paisajismo y riego)

En primer lugar, escribe el comando UNITS en la línea de comandos y pulsa Intro. En la ventana que se abrirá, busca la opción de tipo de unidad y selecciona el formato deseado, normalmente "decimal" para proyectos técnicos. A continuación, define la precisión, que controla cuántos decimales se mostrarán, según el nivel de detalle de tu proyecto.

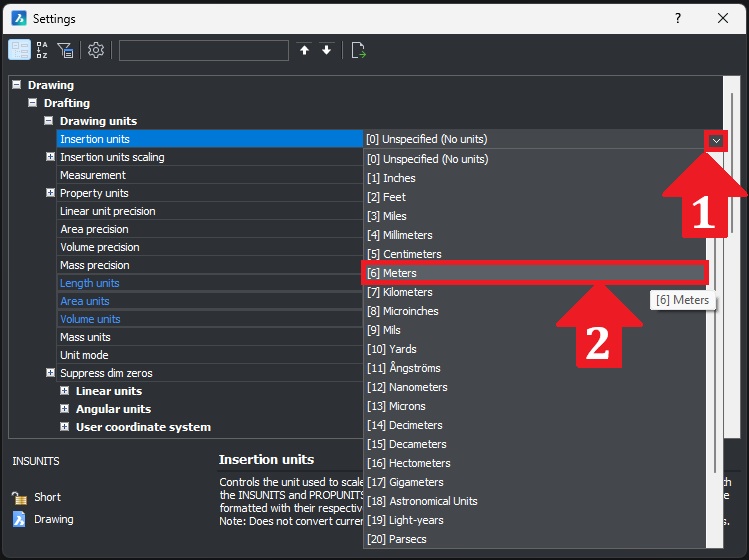

Justo debajo, elija la unidad de inserción, como metros, centímetros o milímetros. Esta configuración es fundamental, ya que determina cómo el software interpreta las medidas introducidas y también influye en la importación de bloques y archivos externos.

Tras ajustar estas configuraciones, haga clic en Aceptar para confirmar. A partir de ese momento, todo el dibujo debe desarrollarse teniendo en cuenta esta unidad definida, siempre a escala real (1:1).

2-Dibujar siempre a escala real (1:1)

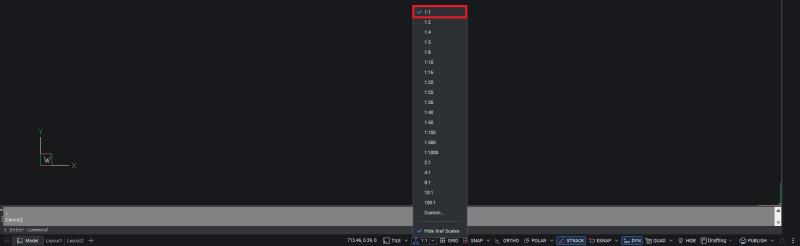

En el entorno de dibujo, es importante comprobar el campo de escala que se encuentra en la barra inferior de la pantalla, normalmente en la esquina derecha. Este control muestra la escala de anotación activa del archivo, como 1:50, 1:100, entre otras. Para asegurarse de que está trabajando correctamente en el Modelo a escala real, este valor debe estar configurado como 1:1. Si es diferente, basta con hacer clic en esta opción y seleccionar 1:1 en la lista. Mantener esta configuración correcta evita inconsistencias en la visualización de elementos de anotación, como textos y cotas, y garantiza que el dibujo esté alineado con el estándar de trabajo a tamaño real.

3-Comprobar la escala de textos, cotas y sombreados
Es fundamental comprobar que los textos, las cotas y los sombreados sean adecuados para la escala de impresión que vaya a utilizar.

En el caso de las cotas, compruebe que el estilo de cotas esté configurado correctamente, especialmente en lo que respecta a la altura del texto, el tamaño de las flechas y los espaciados. Estos elementos deben ser proporcionales a la escala utilizada, garantizando una lectura clara en el plano.

Por su parte, los sombreados deben analizarse en cuanto a la densidad y la escala del patrón. Los sombreados muy cerrados pueden parecer un bloque sólido, mientras que los muy abiertos pueden perder su función gráfica.

En la práctica profesional, estos elementos suelen venir ya preconfigurados en las plantillas del propio estudio. Estas plantillas se desarrollan basándose en las normas técnicas, y ya prevén los tamaños ideales para cada escala de impresión.

Esto significa que los estilos de texto, el dimensionamiento de las cotas y los patrones de sombreado ya están ajustados para garantizar una buena legibilidad y una representación gráfica adecuada en cada situación. Por ejemplo, la altura del texto, el tamaño de las flechas de las cotas y la escala de los sombreados se definen previamente para que el dibujo salga correcto en la plancha sin necesidad de ajustes manuales constantes. Este patrón de configuración no solo optimiza el tiempo de trabajo, sino que también garantiza la coherencia y la calidad técnica en todos los proyectos del estudio.

Sin embargo, nuestros programas de CAD permiten la configuración dentro de ellos mismos, sin necesidad de configurar cada detalle y dimensión; si desea profundizar en este tema, consulte el consejo técnico.

4-Utilizar el Layout para ajustar la escala de impresión

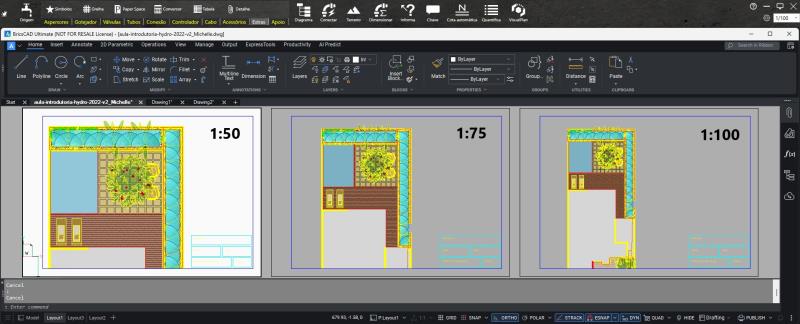

Una vez finalizado el dibujo en el Modelo a escala real, el ajuste de la escala para la impresión debe realizarse en el Layout. Para ello, acceda a la pestaña Layout en la parte inferior de la pantalla e inserte una ventana de visualización. Para crear una ventana de visualización en el Layout, el comando que se utiliza es MVIEW. Con el Layout abierto, escribe MVIEW en la línea de comandos y pulsa Intro. A continuación, basta con hacer clic y arrastrar en el área del tablero para definir el tamaño de la ventana de vista, que será la ventana donde se mostrará el dibujo del Modelo.

Una vez creada la ventana de vista en el Layout, haz doble clic dentro de ella para activarla. A continuación, escribe el comando Z (de zoom) y pulsa Intro. A continuación, introduzca el factor de escala utilizando el patrón 1000/escala deseada + XP.

Por ejemplo:

Para una escala de 1:100, escriba 1000/100xp y pulse Intro.
Para una escala de 1:50, escriba 1000/50xp y pulse Intro.

Tras aplicar el comando, la ventana de visualización se ajustará exactamente a la escala deseada. A continuación, utiliza el desplazamiento (botón central del ratón, que también se puede activar pulsando P) para colocar correctamente el dibujo dentro de la plancha, sin alterar la escala. Cuando todo esté encuadrado, haz clic fuera de la ventana de visualización. Puedes seleccionar su borde y bloquear la capa (lock), evitando que la escala se modifique accidentalmente.

* AutoLANDSCAPE e HydroLANDSCAPE cuentan con una herramienta llamada PaperSpace, que facilita todo este proceso de creación de planos; si te interesa aprender a usarla, accede al consejo técnico.

Estas precauciones garantizan la coherencia en todo el proyecto.

Principales errores relacionados con la escala

Algunos errores son bastante comunes en el día a día:

Consejos prácticos

Observación importante

Al trabajar con diferentes escalas en CAD, es fundamental comprender que el nivel de detalle debe ser compatible con la forma en que se presentará el proyecto. Elementos como bordillos, vegetación o bloques no necesitan —y a menudo no deben— dibujarse con exceso de detalle, ya que en escalas más pequeñas, como 1:50 o 1:100, esta información acaba superponiéndose y dificultando la lectura del dibujo. El resultado puede ser un aspecto recargado, con líneas muy próximas entre sí que se convierten prácticamente en una mancha en la impresión. Por eso, es importante simplificar los elementos gráficos de acuerdo con la escala utilizada, priorizando la claridad y la legibilidad del proyecto.

Conclusión

Dominar el uso de la escala en CAD es esencial para garantizar la precisión, la claridad y la profesionalidad en los proyectos. Con una buena organización entre Model y Layout y prestando atención a las configuraciones, es posible evitar errores y optimizar el proceso de trabajo.
