HydroLANDSCAPE 2022: Cómo crear una opción de ángulo ajustable para boquillas

En muchos proyectos, queremos tener la opción de ángulo ajustable para representar las boquillas RVAN de los aspersores de la serie 1800, garantizando una visualización más fiel y personalizada para el cliente. Este nivel de detalle hace que la presentación del proyecto sea más realista y técnica.

Con esto en mente, en este número de laRevista AuE Riego, hemos preparado un completo tutorial sobre cómo crear una opción de ángulo ajustable para las boquillas RVAN de la serie 1800 en HydroMANAGER.

En el ejemplo práctico, utilizaremos el modelo R VAN 18. Empezaremos con una boquilla fija con un ángulo de 90°, y a partir de esta, desarrollaremos una versión con ángulo ajustable, ofreciendo más flexibilidad y precisión en el proyecto de riego.

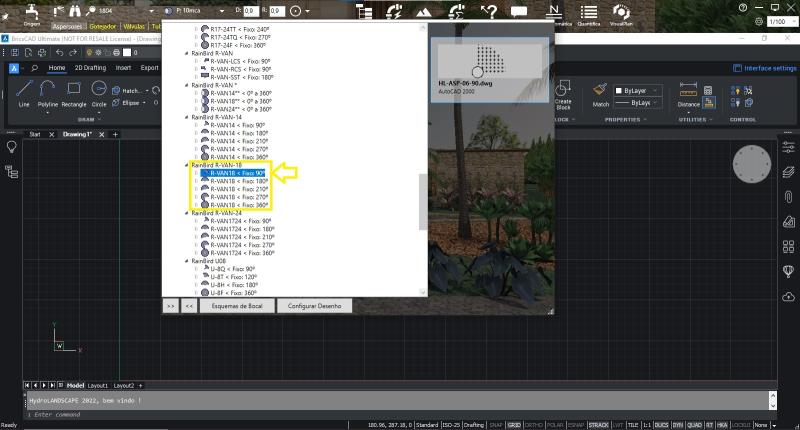

Boquilla fija R VAN 18 90°

Abriremos el HydroMANAGER.

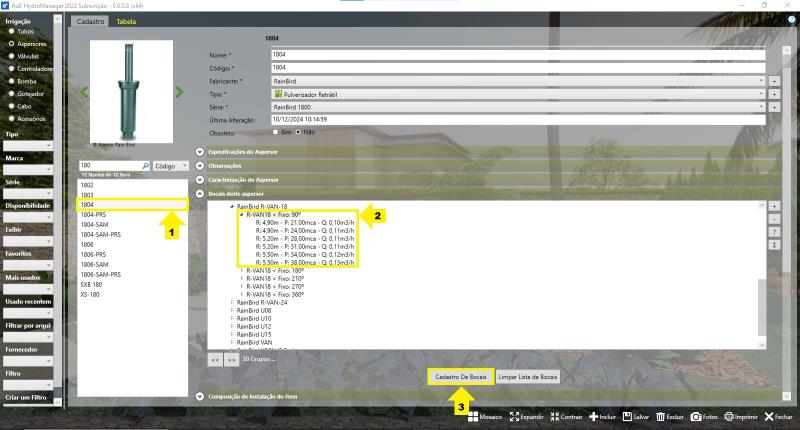

Una vez abierto, seleccionaremos aspersores, elegiremos un aspersor de la serie 1800 y en la pestaña boquillas del aspersor, seleccionaremos la R VAN 18 y haremos clic en registro de boquillas.

Pestaña de registro de este aspersor

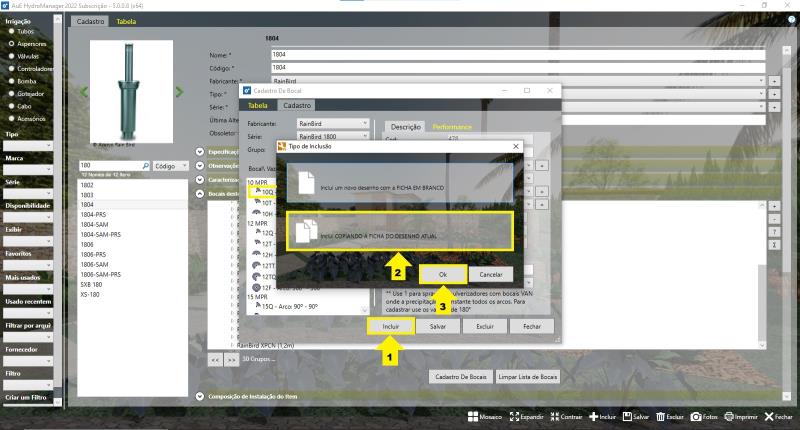

Se abrirá una nueva ventana de registro de boquillas y ahora tenemos que buscar la boquilla que queremos y añadir una nueva boquilla. Para ello, basta con hacer clic en incluir y luego en incluir, copiando el archivo del dibujo actual.

Incluye copiar la hoja de dibujo actual.

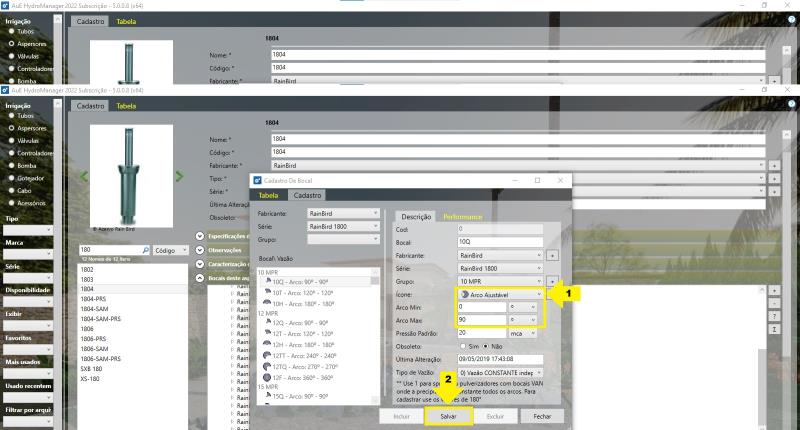

Ahora, en la nueva ventana, simplemente cambia el icono de ángulo ajustable y establece el mínimo y el máximo que desees. También es esencial incluir la misma información de rendimiento que para la boquilla fija para que no haya discrepancias de cálculo. A continuación, haga clic en guardar rendimiento y guarde.

Cambiando la información de la boquilla

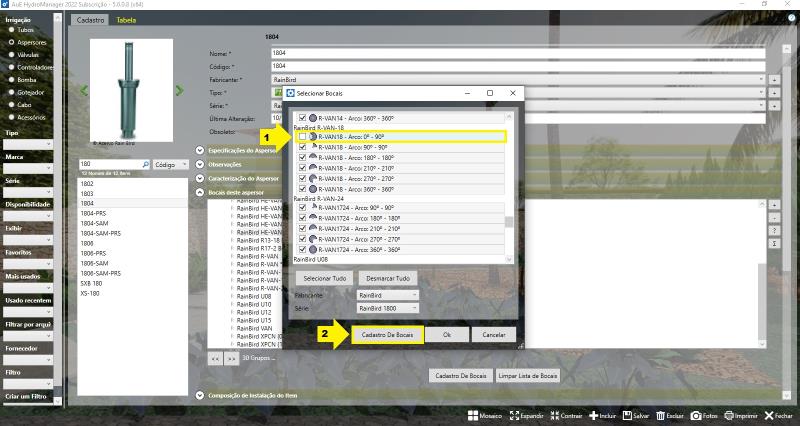

Volviendo a la pantalla de HydroMANAGER, hay que pinchar en el icono + de la derecha y se abrirá una nueva ventana, en la que tenemos que marcar la nueva boquilla creada, para que aparezca en HydroLANDSCAPE.

Seleccionando la boquilla creada

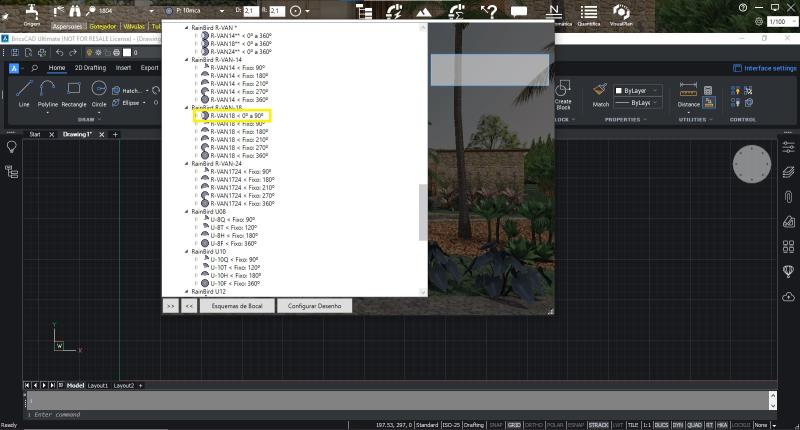

Ahora, con HydroLANDSCAPE abierto, al buscar la boquilla R VAN 18, encontramos la opción de ángulo ajustable que hemos creado, y al hacer clic para insertarla, ¡obtenemos el icono ajustable!

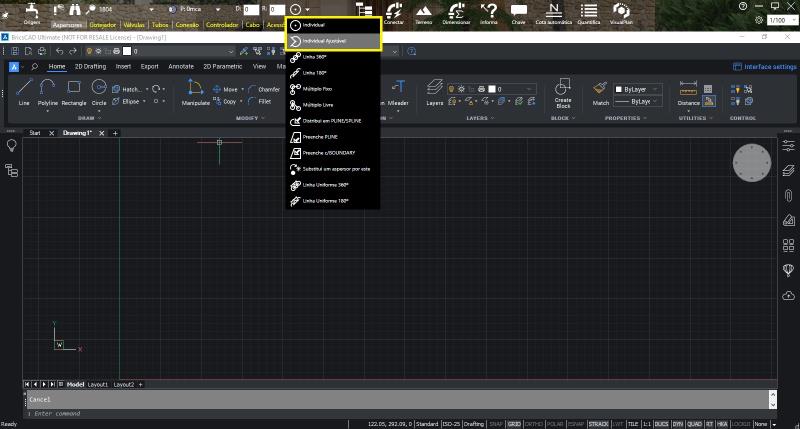

Opciones de inserción

Opciones de inserción individuales y ajustables.
