HydroLANDSCAPE 2022: Cómo activar Osnap

Autor: Érica Alves da Silva - Data: 15/09/2025

A
l trabajar en CAD utilizando los recursos del software de AuE, es esencial dominar Osnap (también llamado Snap o Esnap). Esta función de AutoCAD hace que el cursor se atraiga automáticamente hacia puntos de referencia específicos del dibujo, como extremos de líneas, centros de círculos y puntos medios. Esto garantiza una mayor precisión y rapidez al crear o editar elementos.

Cómo activar Osnap

Puede activar la función de diferentes maneras:

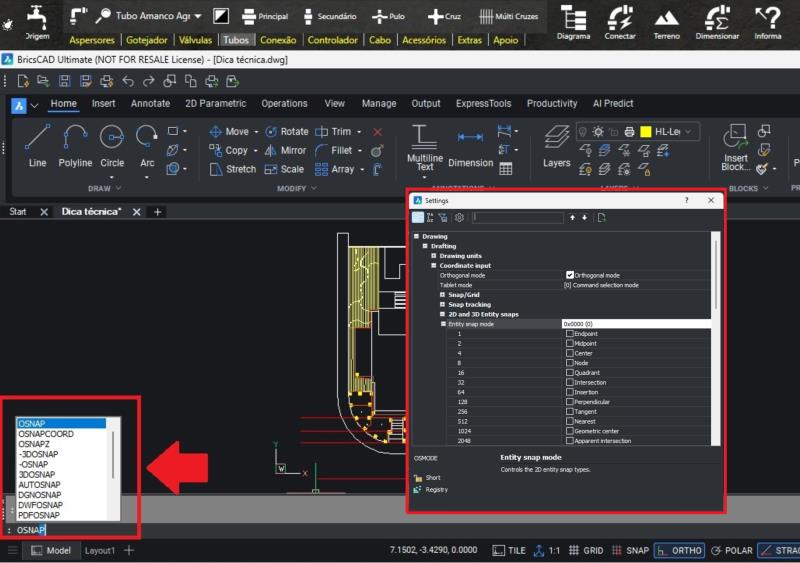

1- Mediante el comando: escriba OSNAP en la línea de comando del CAD, se abrirá una nueva ventana, en la que deberá seleccionar las opciones deseadas.

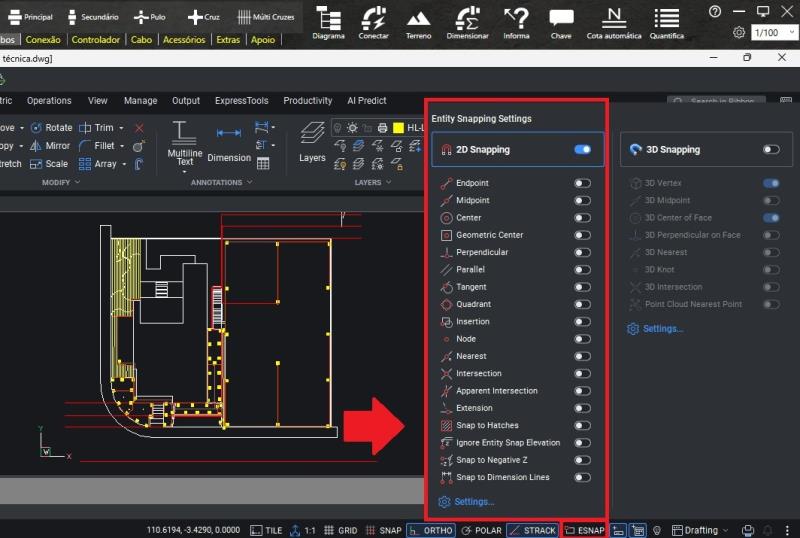

2- Por el icono: haga clic con el botón derecho del ratón en el icono de Osnap y seleccione los puntos de referencia que desea habilitar.

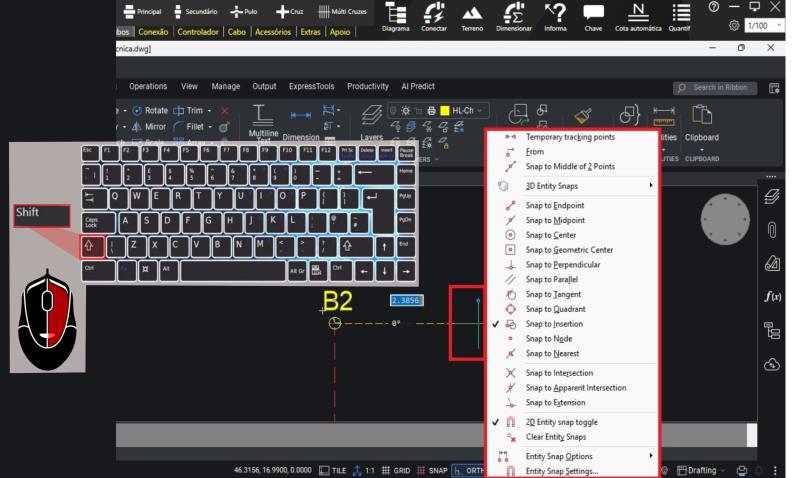

3- Atajo rápido: mantenga pulsada la tecla Shift (representada por el nombre o una flecha, como en la imagen) y haga clic con el botón derecho del ratón. Aparecerá un menú rápido que le permitirá elegir las opciones de forma inmediata, para que pueda continuar con el dibujo.

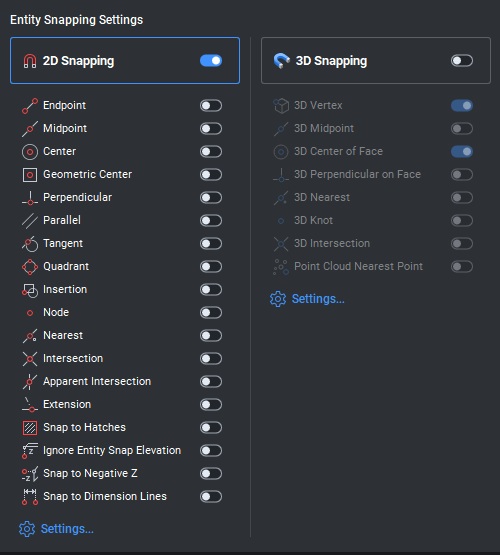

Opciones principales de Osnap

Endpoint (Extremo): selecciona los puntos finales de líneas, arcos y polilíneas.

Midpoint (Punto medio): identifica la mitad exacta de un segmento, línea o arco.

Centro: atrae el cursor hacia el centro de círculos o arcos.
Consejo: mueva el cursor alrededor de la circunferencia hasta que aparezca el centro.

Centro geométrico: atrae el cursor hacia el centro de dibujos geométricos.
Sugerencia: mueva el cursor alrededor de la geometría hasta que aparezca el centro.

Perpendicular (Perpendicularidad): crea líneas a 90° con respecto a otra.

Parallel (Paralelo): crea líneas paralelas a otras ya existentes.
Consejo: pasa el cursor sobre la línea base para ver la prolongación paralela.

Tangent (Tangente): permite dibujar líneas o mover objetos que sean tangentes a arcos o circunferencias.

Cuadrante: localiza los puntos en 0°, 90°, 180° y 270° de una circunferencia.

Inserción: fija el cursor en el punto de inserción de bloques y textos.
Atención: la posición varía según la alineación del texto (izquierda, derecha, centrado, etc.).

Nodo: reconoce puntos creados o importados en el dibujo.
Comando relacionado: PO para crear puntos.

Más cercano: selecciona cualquier punto sobre una línea.
Recomendación: manténgalo desactivado para evitar clics no deseados.

Intersection (Intersección): identifica la unión de dos o más objetos.

Apparent Intersection (Intersección aparente): funciona como la intersección común, pero ignora las diferencias de altura (eje Z), lo que resulta útil en dibujos 3D.

Extensión: proyecta virtualmente una línea existente para crear nuevos objetos alineados.

Ajustar a tramas: permite que el ajuste reconozca puntos en tramas.

Ignore Entity Snap Elevation (Ignorar la elevación del ajuste de entidad): Ignora la elevación (Z) de los objetos al utilizar los puntos de ajuste. Cuando está activado, el ajuste considera los objetos como si estuvieran en el plano XY (Z=0), lo que evita que se obtengan diferentes alturas en 3D sin darse cuenta.

Ajustar a Z negativo: Permite que el ajuste reconozca objetos que están por debajo del plano XY (valores negativos en el eje Z). Útil en dibujos 3D o con diferentes niveles, cuando necesitas capturar puntos que están en un nivel más bajo que el actual.

Ajustar a líneas de cota: Permite que el ajuste también funcione en líneas de cota (dimension lines). Facilita la tarea cuando se desea alinear o referenciar algo directamente a partir de la geometría de una cota ya creada.

Osnap es una herramienta indispensable para garantizar la precisión, agilidad y calidad en el diseño técnico.
En proyectos grandes o complejos, facilita el detallado y reduce el riesgo de errores de alineación o medidas incorrectas.
