HydroLANDSCAPE 2022: Cómo crear curvas de nivel orgánicas

Autor: Fernando Alves - Data: 23/07/2026

Para que AutoLANDSCAPE y HydroLANDSCAPE reconozcan correctamente una curva de nivel, esta debe crearse a partir de una polilínea. Sin embargo, existe un detalle importante: el programa no reconoce polilíneas que hayan sido suavizadas con comandos como Spline o Fit del CAD.

Por esta razón, cuando el trazado incluya zonas curvas, lo más recomendable es dibujar la polilínea utilizando varios segmentos rectos cortos que sigan el contorno deseado. De esta manera, es posible simular una curva suave sin perder la compatibilidad con las herramientas del programa.

1. Dibuja la polilínea

Usa el comando PLINE para dibujar el trazado de la curva de nivel.

En las secciones rectas, usa segmentos más largos. En las partes curvas, dibuja segmentos rectos pequeños que sigan el contorno del terreno. Cuanto menor sea la distancia entre los puntos, más suave será el resultado final.

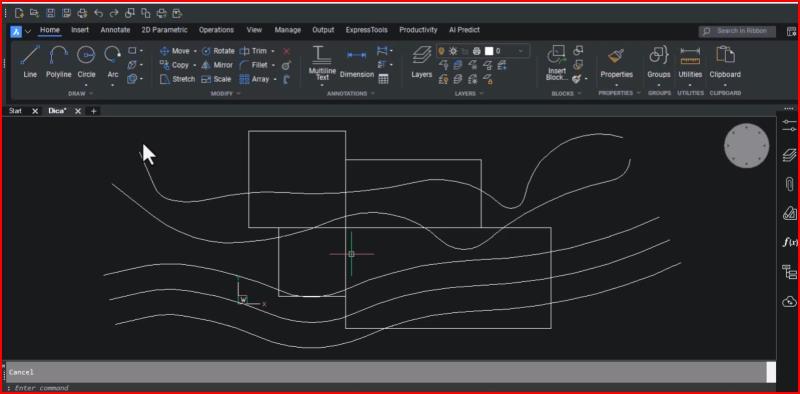

Utiliza segmentos pequeños para representar las partes curvas de la polilínea.

2. Define la elevación de la polilínea

Una vez terminada la polilínea, selecciónela y abra la ventana Properties (Propiedades) de AutoCAD.

En el campo Elevation, ingrese la cota correspondiente a esa curva de nivel. Este valor se utilizará durante la conversión de la polilínea a curva de nivel.

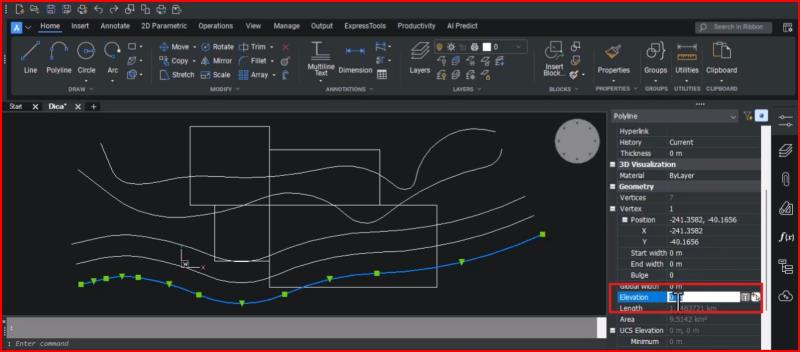

Ingresa la altura de la polilínea en el campo Elevación.

3. Convierte la polilínea en una curva de nivel

Después de definir la elevación, acceda a la pestaña Terreno de AutoLANDSCAPE o HydroLANDSCAPE y haga clic en la herramienta Convertir polilínea en curva de nivel.

Selecciona la polilínea creada y finaliza el comando. El programa reconocerá el objeto como una curva de nivel y lo convertirá a la entidad correcta, colocándolo automáticamente en la capa (layer) utilizada por las curvas de nivel.

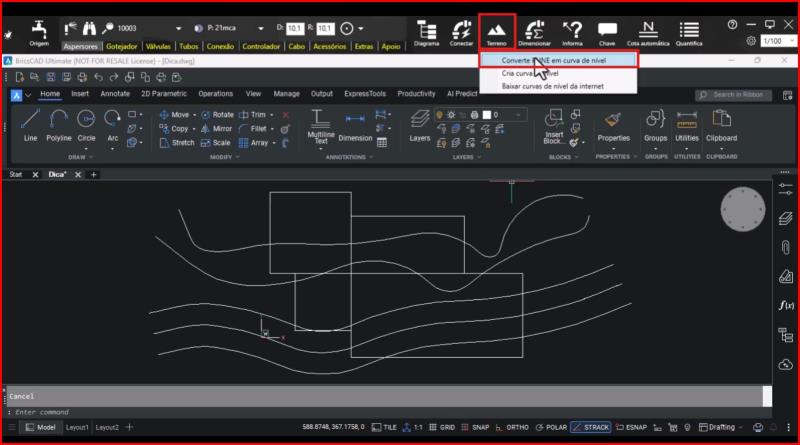

Convierte la polilínea para que el programa la reconozca como una curva de nivel.

Resultado

Tras la conversión, la curva de nivel estará lista para ser utilizada con las herramientas de modelado de terreno de AutoLANDSCAPE y HydroLANDSCAPE. Como la polilínea se dibujó con segmentos pequeños, el trazado seguirá teniendo un aspecto suave, manteniendo total compatibilidad con el programa.

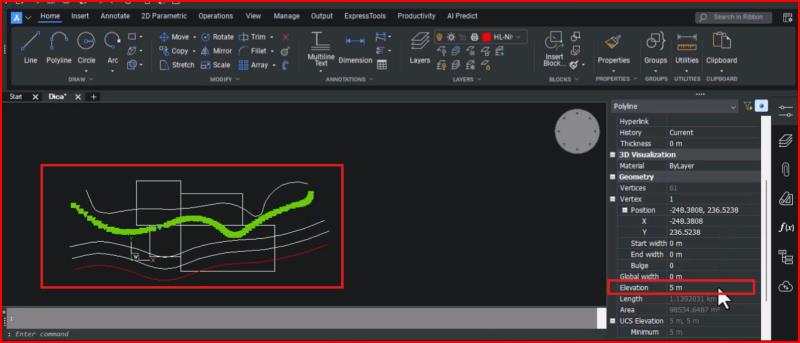

Curva de nivel convertida y posicionada correctamente en la capa del programa.

Conclusión

Siempre que necesites crear una curva de nivel manualmente, utiliza una polilínea común y evita aplicar comandos que transformen su trazado en splines o curvas suavizadas. En las zonas curvas, es mejor dibujar varios segmentos cortos para simular la forma deseada. Después de definir la elevación de la polilínea y convertirla con la herramienta de AutoLANDSCAPE o HydroLANDSCAPE, el programa la reconocerá correctamente y podrás usarla normalmente en tu proyecto.
