HydroLANDSCAPE 2022: Cómo crear una lámina técnica de riego

Autor: Érica Alves da Silva - Data: 17/10/2025

E
ste mes, aprenderá a montar una lámina técnica de riego utilizando CAD con HydroLANDSCAPE.

1. Insertar imágenes de los elementos

Con CAD e HydroLANDSCAPE abiertos, una vez finalizado todo el proyecto, vaya a la pestaña Cuantificar y generar leyenda.

Elija el elemento deseado, haga clic en la pestaña Fotos, seleccione la imagen e insértela en el lugar deseado del proyecto.

En el ejemplo, he insertado cuatro imágenes junto al plano de planta: un aspersor, una válvula, una bomba y un gotero.

2. Añadir detalles de instalación

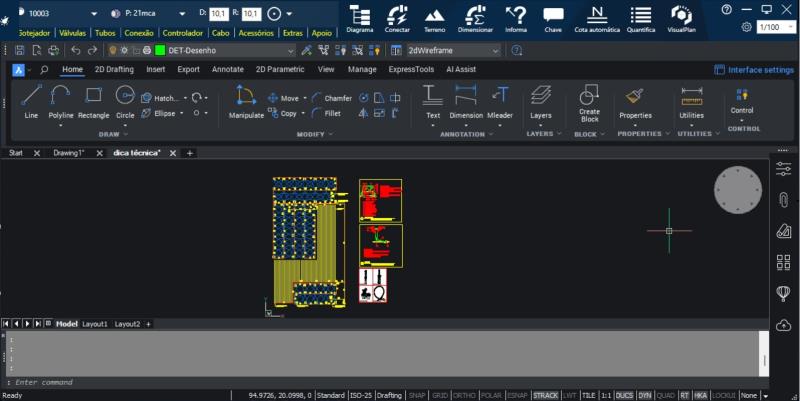

A continuación, añadí los detalles. Inserté los detalles de instalación de la válvula y del aspersor, y los coloqué encima de las imágenes, manteniendo la alineación con el plano.

3. Insertando las leyendas

En la misma pestaña, seleccioné los elementos que deseo incluir en la leyenda: aspersores, goteros, tubos y válvulas.

Antes de insertar la leyenda, ajusté la información para que se ajustara al proyecto, desmarcando opciones innecesarias como detalles y código.

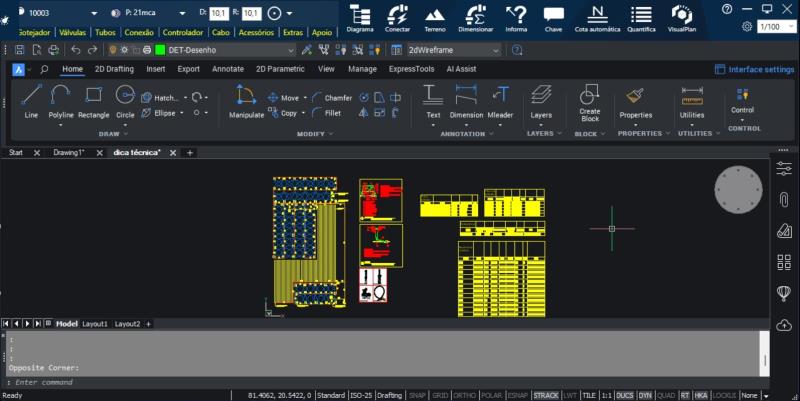

Después de insertar la leyenda en el CAD, realicé ajustes en la tabla. Es posible editar los espacios de las filas haciendo clic en la tabla. Para editar el contenido de una celda, haga clic con el ratón sobre ella.

Organicé las leyendas en bloques, una sobre otra, con el espaciado adecuado para mantener una buena presentación.

4. Creación del plano

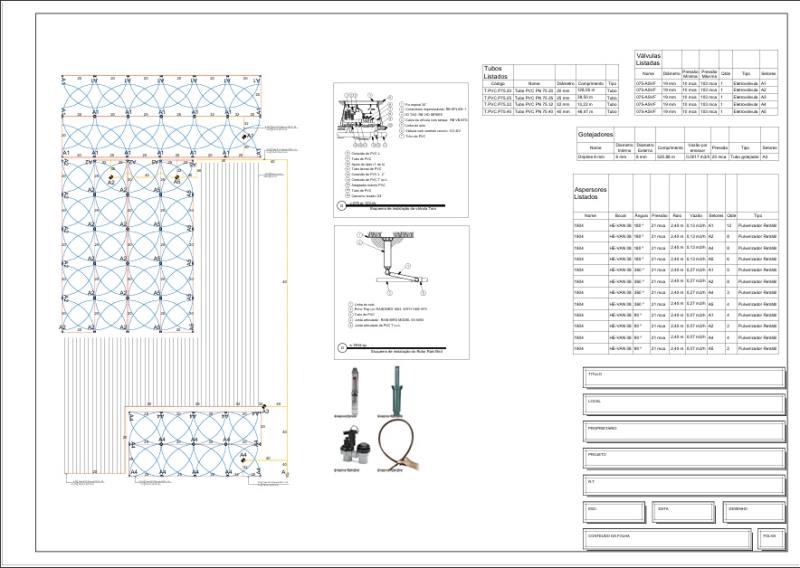

Ahora vamos a generar el plano técnico:

En la barra de comandos de Hydro, haga clic en la pestaña Extras y seleccione la opción Paper Space.

Elija el formato del papel y la escala deseada.

Introduzca la leyenda, si es necesario, y haga clic en OK.

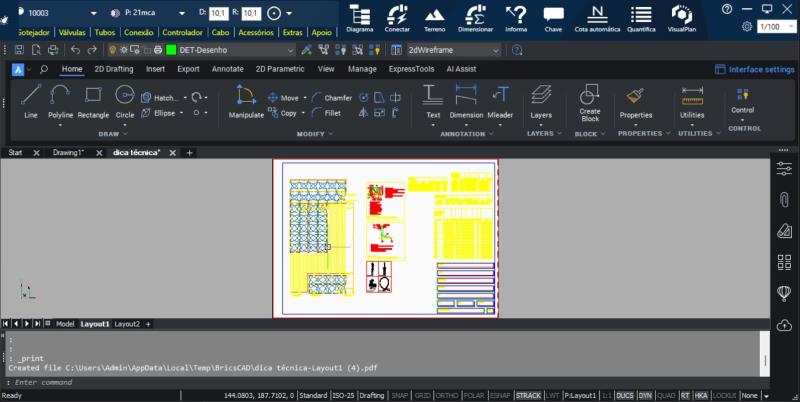

La plancha se insertará en el diseño con la ventana gráfica. Haga doble clic dentro de la ventana gráfica y utilice el comando PAN para ajustar la posición sin alterar la escala del proyecto.

Si necesita crear una nueva ventana gráfica para ajustar mejor las tablas:

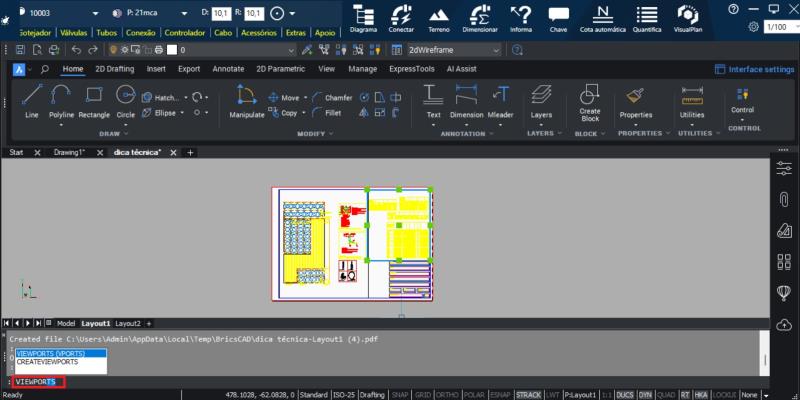

Escriba VIEWPORT en la barra de comandos y dibuje el área donde se ubicará.

Haga clic dentro de la nueva ventana gráfica para ajustarla.

Utilice el scroll del ratón para hacer zoom o defina una escala específica con el comando ZOOM, utilizando los factores de escala con el comando 1.000xp/100xp
