HydroLANDSCAPE 2022: Cómo exportar una tabla de CAD a Excel

Criar tablas automáticamente en el proyecto y exportarlas a Excel es una forma práctica de documentar los materiales y organizar el presupuesto. En AutoCAD, este proceso es simple y funciona perfectamente con las tablas generadas por HydroLANDSCAPE.

El siguiente es el paso a paso:

1.Crear la tabla en HydroLANDSCAPE

Antes de exportar, es necesario generar la tabla dentro del CAD.

- Abra HydroLANDSCAPE y haga clic en Generar tabla

- Seleccione el tipo de tabla que desee. Puede ser tabla de rociadores o cualquier otra disponible en el módulo.
- Haga clic en el punto de la pantalla donde desea insertar la tabla. Confirme los datos y espere la creación automática.

- Una vez insertada la tabla en CAD, ya se puede exportar.

2.Exportar desde AutoCAD:
*AutoCAD le permite enviar cualquier tabla nativa directamente a Excel.

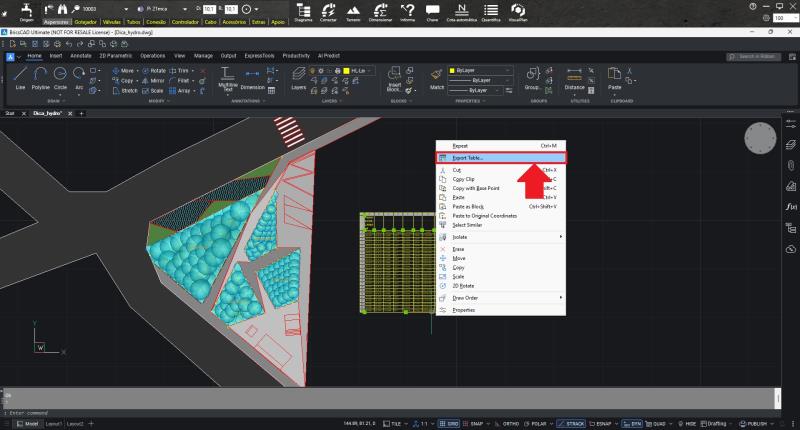

- Seleccione la tabla creada en CAD.
- Haga clic con el botón derecho y elija la opción Exportar.
- Seleccione el formato de exportación a CSV.
- Guardar el archivo.

3.Importe en Excel

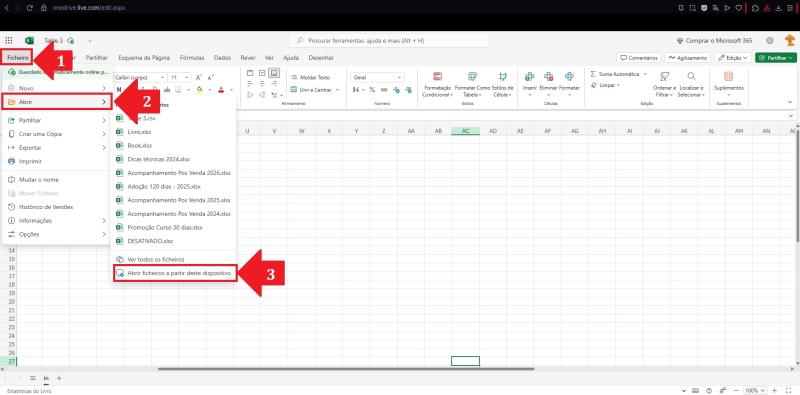

- Abra Excel e importe el archivo guardado o abrirlo directamente si es reconocido por el sistema

*El contenido se mostrará ya organizado en columnas.

Observaciones importantes:
Si es una tabla creada con texto y líneas (sin usar TABLE), AutoCAD no la reconoce como tabla, sino como entidades separadas.
Usted puede:
- Copiar y pegar manualmente los textos en Excel.
- Usar el comando DATAEXTRACTION (Extracción de datos) para recoger los textos o atributos en forma tabular y exportar a Excel.

Consejos importantes:

- Revisa si todos los elementos de HydroLANDSCAPE han sido cuantificados antes de generar la tabla.
- Asegúrese de que no hay objetos borrados o duplicados en el dibujo, ya que esto cambia el resultado final.
- En caso de que la tabla se modifique en el CAD, vuelva a generarla antes de exportar, asegurándose de que Excel reciba los datos correctos.
