HydroLANDSCAPE 2022: cómo utilizar XREF en CAD para proyectos georreferenciados

Autor: Érica Alves da Silva - Data: 08/05/2026

Al desarrollar proyectos georreferenciados en AutoCAD, es habitual utilizar coordenadas reales del terreno. Sin embargo, es importante comprender que el CAD no se diseñó originalmente para trabajar con sistemas de coordenadas geográficas globales, sino con un modelo matemático más sencillo: el plano cartesiano.

Por eso, cuando utilizamos coordenadas muy grandes o en formatos que no son habituales en el CAD, pueden surgir problemas como:

errores de cálculo debidos a la pérdida de precisión

inconsistencias gráficas

inestabilidad en programas integrados, como HydroLANDSCAPE

Estos problemas no indican un error en HydroLANDSCAPE, sino una limitación natural del funcionamiento del CAD.

¿Qué es el plano cartesiano?

El plano cartesiano es un sistema formado por dos ejes:

eje X (horizontal)
eje Y (vertical)

Cualquier punto dentro de ese plano viene definido por un par de valores (X, Y), que representan las distancias desde un origen común, el punto (0,0).

Este modelo es ideal para el dibujo técnico, ya que trabaja con medidas lineales y relaciones espaciales sencillas, lo que lo hace rápido y eficiente a la hora de crear proyectos.

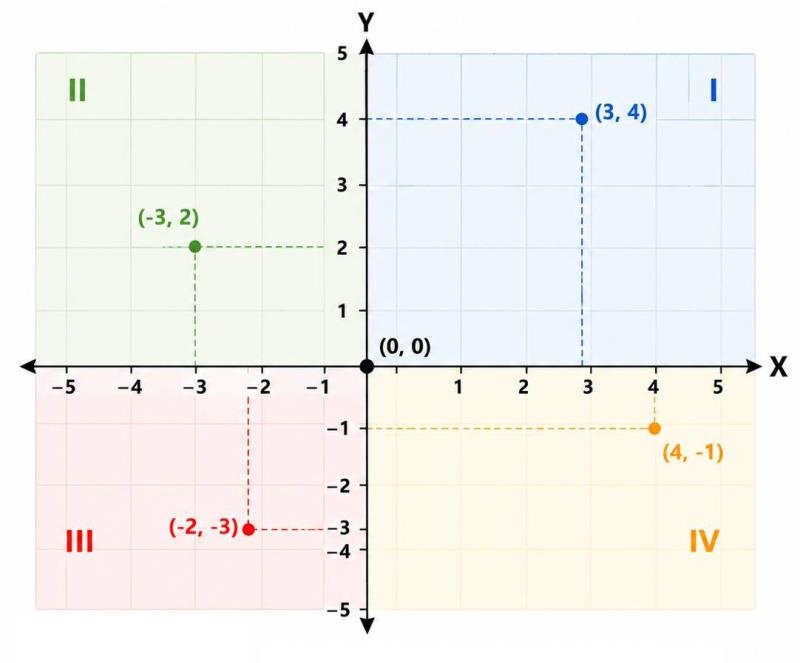

Plano cartesiano - Imagen generada por IA

¿Qué son las coordenadas geográficas?

Las coordenadas geográficas representan la posición de un punto en la Tierra mediante la latitud y la longitud. Estos valores se expresan en grados y se basan en una superficie esférica. Se utilizan ampliamente en:

GPS

mapas

sistemas de navegación

Sin embargo, este formato no es compatible de forma natural con el entorno CAD, ya que se basa en ángulos y no en distancias lineales.

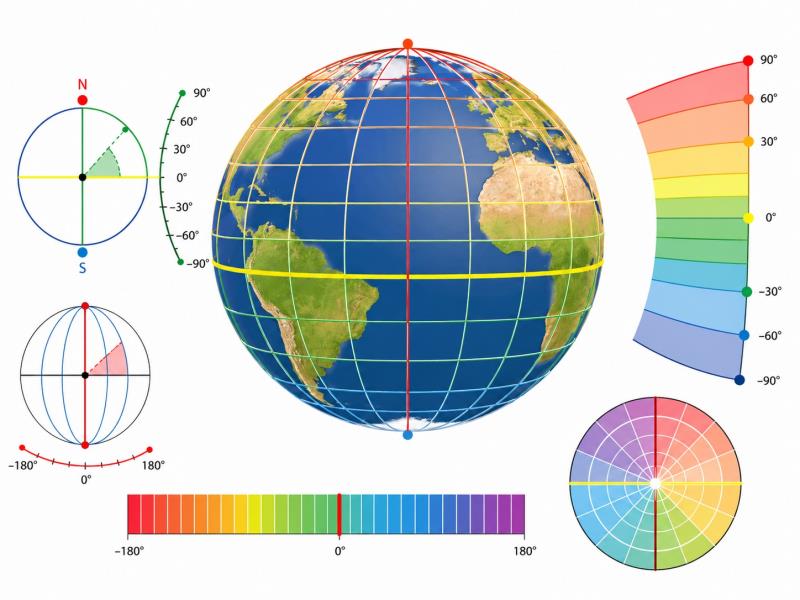

Coordenadas geográficas - Imagen generada por IA

¿Qué es una coordenada UTM?

El sistema UTM es una forma de representar la Tierra proyectada en un plano, convirtiendo las posiciones en:

metros en el eje X (coordenada este)
metros en el eje Y (coordenada norte)

Esto hace que el sistema sea mucho más compatible con el plano cartesiano que se utiliza en el CAD.

Por eso, el UTM es el sistema que mejor se adapta al CAD, ya que:

trabaja con distancias lineales

facilita los cálculos y las mediciones

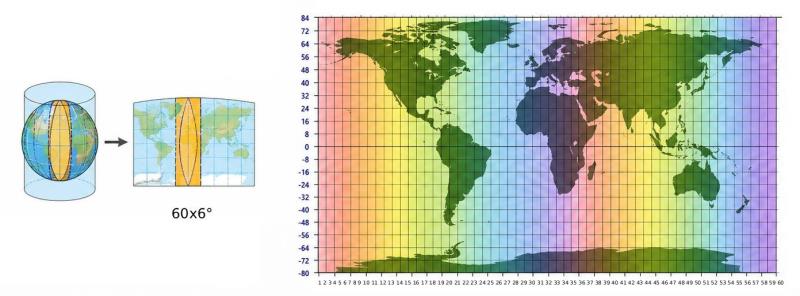

Coordenadas UTM - Imagen generada por IA

Conversión de coordenadas

Si necesitas convertir coordenadas geográficas a UTM (o al revés), puedes utilizar herramientas en línea muy sencillas. Un ejemplo es la página web del Instituto del Medio Ambiente de Santa Catarina

¿Por qué se produce el problema?

Aunque se utilice el sistema UTM, hay un aspecto importante que hay que tener en cuenta: las coordenadas UTM tienen valores muy elevados (miles o millones). Cuando el dibujo se crea directamente con esos valores en el CAD, queda muy lejos del origen (0,0).

Esto puede provocar:

pérdida de precisión gráfica

fallos en los comandos

errores en los cálculos

inestabilidad en HydroLANDSCAPE

Solución: utilizando un archivo XREF

Una de las formas más eficaces de trabajar con el posicionamiento en AutoCAD es utilizando un archivo XREF (referencia externa). Esta función permite mantener el dibujo original en su ubicación correcta en el plano cartesiano, incluidas sus coordenadas georreferenciadas, mientras que se pueden crear nuevos archivos para el desarrollo de proyectos complementarios. De este modo, es posible trabajar cerca del origen (0,0), utilizando desplazamientos con respecto al archivo de referencia.

Cómo funciona

El XREF (referencia externa) es una función del CAD que permite vincular un archivo externo a un nuevo dibujo. Esta referencia funciona como una "ventana" para visualizar y utilizar un proyecto base georreferenciado, que sirve de guía para el desarrollo del proyecto de riego.

Con esta metodología, el archivo de referencia (XREF) conserva las coordenadas originales del proyecto, mientras que el diseño de riego puede desarrollarse en un archivo independiente, cerca del origen (0,0). Una vez finalizado el proyecto, basta con volver a situarlo en las coordenadas correctas, aplicando el mismo desplazamiento utilizado por el archivo de referencia.

Esta práctica mejora el rendimiento del CAD y de programas complementarios, como HydroLANDSCAPE, además de minimizar los problemas relacionados con el trabajo con coordenadas muy alejadas del origen del dibujo. De este modo, es posible combinar la precisión de la georreferenciación con una mayor estabilidad y eficiencia durante el desarrollo del proyecto.

Flujo de trabajo recomendado

1. Prepara el archivo base georreferenciado

Al recibir un archivo o iniciar un nuevo proyecto en HydroLANDSCAPE, desarrolla u organiza el proyecto arquitectónico en CAD con las coordenadas georreferenciadas deseadas.

Una vez que haya situado correctamente el dibujo en las coordenadas del proyecto, guarde el archivo en su ordenador. Este será el archivo base que servirá como referencia externa (XREF).

2. Crea un nuevo archivo para el proyecto de riego

Abre un nuevo archivo en CAD, que se utilizará exclusivamente para el desarrollo del proyecto de riego.

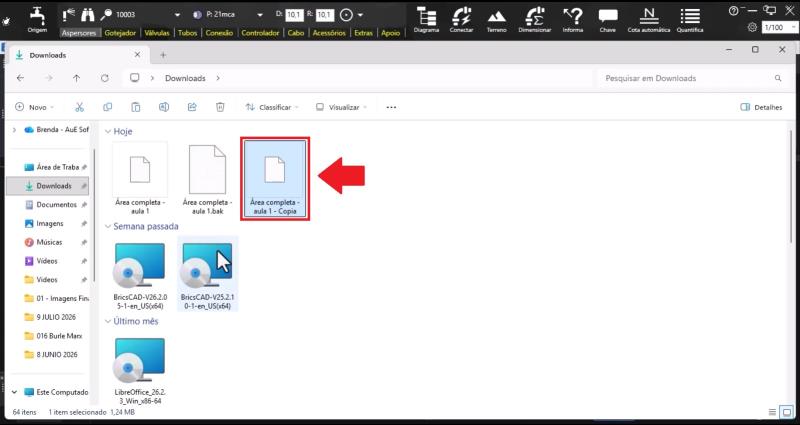

En este consejo técnico, utilizaremos una copia del archivo base para facilitar el proceso. Haz una copia del archivo en tu ordenador.

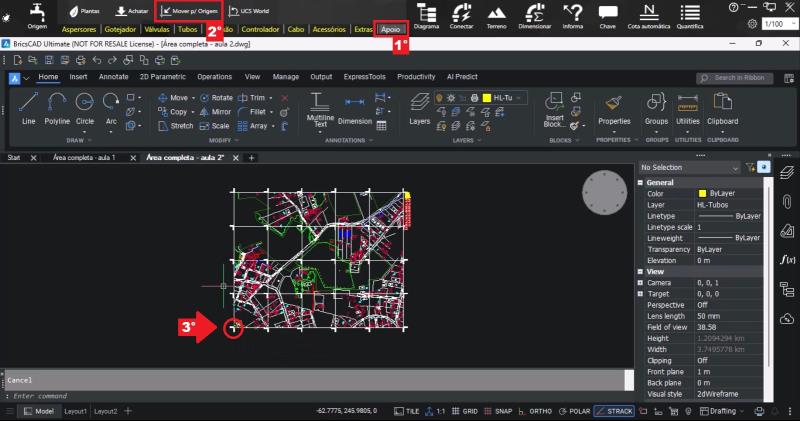

Abre esa copia y vuelve a colocar el dibujo cerca del origen (0,0). Para ello, utiliza la pestaña Apoyo de la barra de HydroLANDSCAPE y haz clic en el botón Mover al origen.

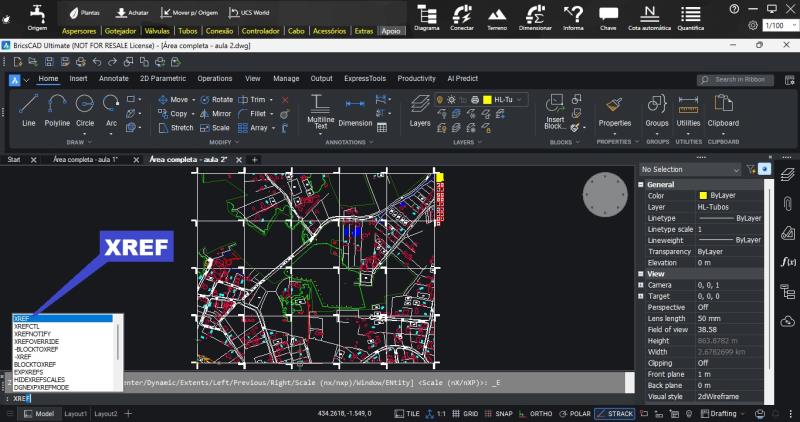

En la barra de comandos, escribe "XREF".

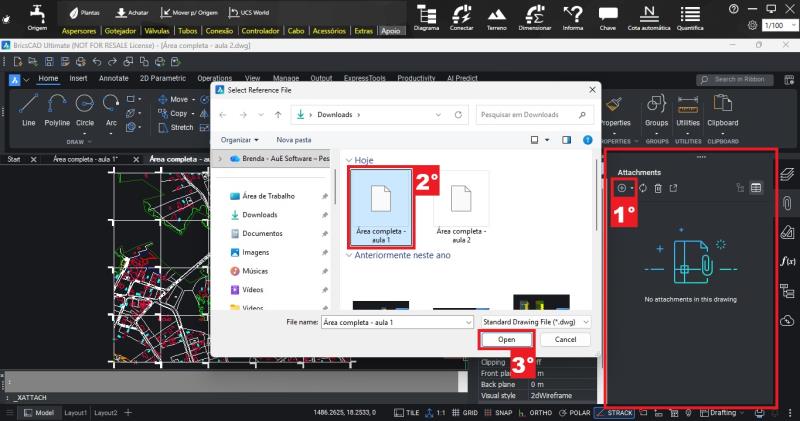

Se abrirá la ventana Referencias externas. Haz clic en el icono "+" (Añadir DWG) y selecciona el archivo base que has guardado previamente.

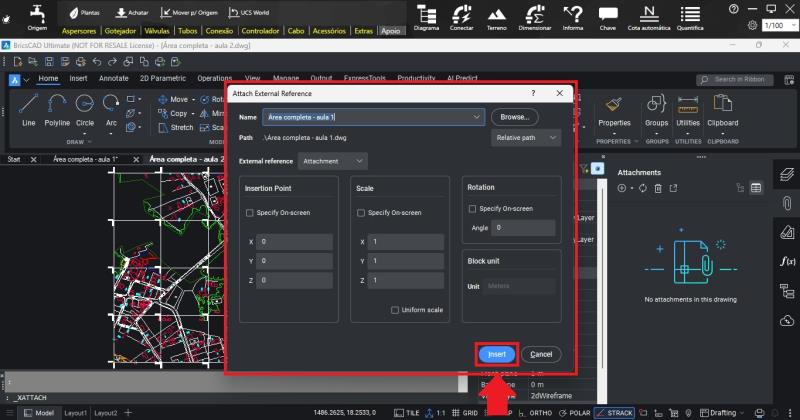

Al adjuntar el archivo, aparecerá una ventana con los parámetros de inserción:
-Punto de inserción (Insertion Point);
-Escala (Scale);
-Rotación (Rotation).

En la mayoría de los casos, no es necesario modificar estos ajustes. Basta con confirmar la inserción haciendo clic en Aceptar o Insertar (Insert).

3. Trabaja utilizando la referencia

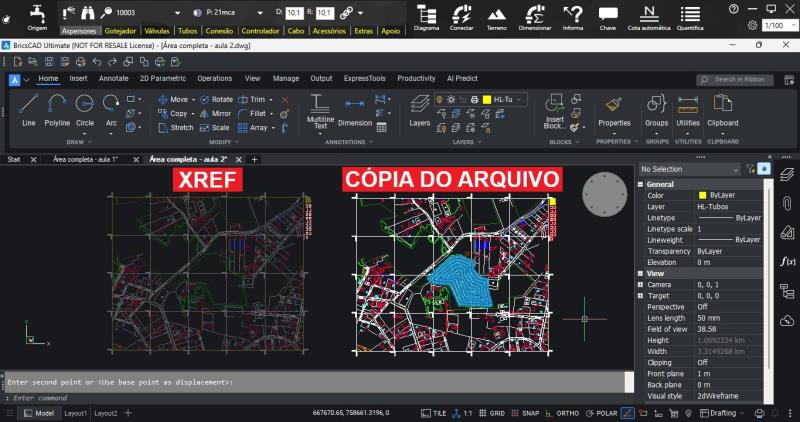

Tras la inserción, el plano arquitectónico aparecerá en el nuevo archivo exactamente en la misma posición y con las mismas coordenadas georreferenciadas que el archivo original.

Importante: el archivo de referencia no se puede editar directamente en el plano de riego. Se utilizará únicamente como base visual para el desarrollo del proyecto. Al igual que en el ejemplo, el proyecto de riego debe elaborarse sobre una copia del archivo de referencia.

Una vez cargado el archivo de referencia, podrás crear toda la infraestructura de riego, con el dibujo en el origen (0,0), durante la fase de modelado y dimensionamiento, para optimizar el rendimiento de HydroLANDSCAPE y evitar problemas relacionados con coordenadas demasiado alejadas del origen del CAD.

Si opta por crear un nuevo archivo de riego desde cero, utilice el dibujo de referencia (XREF) para recrear las líneas base del proyecto arquitectónico. A continuación, desplaza el dibujo al origen (0,0) y desarrolla todo el proyecto de riego en ese archivo.

Una vez finalizados los cálculos, ajustes y demás configuraciones del proyecto, el sistema de riego podrá volver a situarse en las coordenadas originales del archivo XREF, conservando la georreferenciación y permitiendo continuar con la implantación del proyecto en su ubicación correcta.

Conclusión

El uso del archivo XREF conserva la georreferenciación del proyecto al mantener las coordenadas originales en el archivo base, al tiempo que permite que el diseño del sistema de riego se realice en un nuevo archivo cercano al origen (0,0). Este enfoque garantiza que los cálculos, el dimensionamiento y la inserción de componentes se realicen correctamente, además de proporcionar una mayor estabilidad al diseño y compatibilidad con HydroLANDSCAPE y otros programas técnicos que pueden presentar limitaciones al trabajar con coordenadas muy alejadas del origen.
