HydroLANDSCAPE 2022: Uso de XREF para integrar proyectos

La función XREF (Referencia externa) de AutoCAD es una herramienta esencial para quienes trabajan en proyectos multidisciplinares, como arquitectura, paisajismo y riego. Cuando se utiliza junto con HydroLANDSCAPE, garantiza una mayor organización, seguridad y agilidad en el desarrollo de proyectos, lo que permite trabajar con diferentes archivos integrados sin comprometer la integridad de la base arquitectónica.

¿Qué es XREF?

El XREF consiste en vincular un archivo externo dentro de un nuevo diseño. Esta referencia funciona como una «ventana» para visualizar y trabajar sobre un proyecto base (generalmente arquitectónico) sin que el archivo original sufra modificaciones.

Paso a paso para usar XREF con HydroLANDSCAPE

1- Cree la base arquitectónica
Elabore el proyecto arquitectónico en AutoCAD y guárdelo en su ordenador. Este será el archivo base que servirá de referencia.

2- Abra un nuevo archivo para el riego
Abra un nuevo dibujo en AutoCAD donde se desarrollará el proyecto de riego.

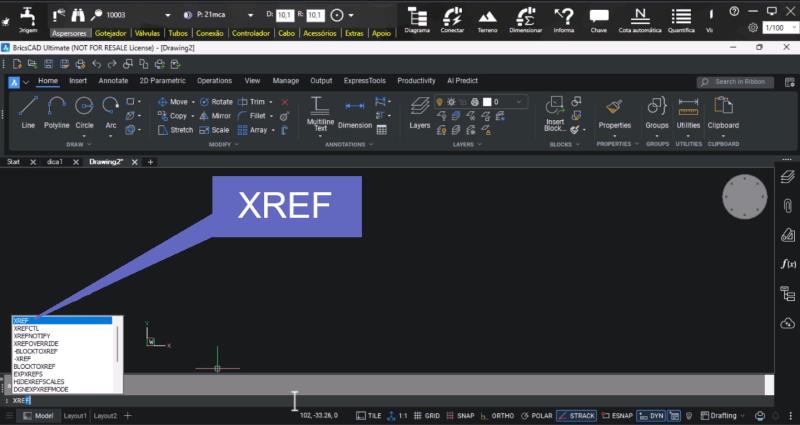

En la barra de comandos, escriba XREF.

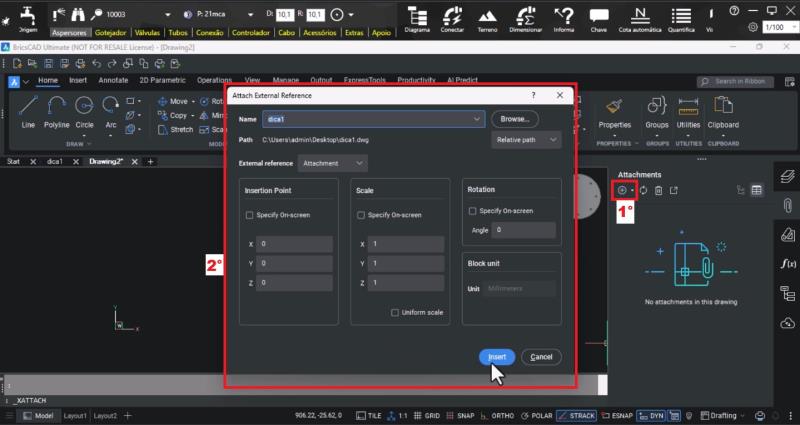

Se abrirá una ventana. Haga clic en el icono «+» para añadir un nuevo archivo y seleccione la base arquitectónica guardada anteriormente.
Al abrirla, aparecerá una ventana con los parámetros de inserción (punto de inserción, escala y rotación). En la mayoría de los casos, no es necesario cambiar nada, solo hay que confirmar en «Insertar».

3- Trabajar con la referencia
El archivo arquitectónico se insertará como referencia, manteniendo la misma posición de los ejes del diseño original.
Importante: este archivo no se podrá modificar directamente, sino que solo servirá como guía para la creación del paisajismo.

Ventajas del uso de XREF

Protección del archivo base: evita cambios accidentales en el plano arquitectónico.
Actualización automática: si se modifica el archivo original, al abrir el archivo con XREF, AutoCAD mostrará un mensaje de actualización. Basta con aceptarlo para que el dibujo se sincronice.
Organización del proyecto: separa las disciplinas (arquitectura, paisajismo, electricidad, hidráulica, etc.) en archivos distintos, evitando confusiones.
Colaboración: permite que diferentes profesionales trabajen en paralelo, cada uno en su área, manteniendo la compatibilidad.

Precauciones al utilizar XREF con HydroLANDSCAPE

Si el paisajismo se realiza directamente en el archivo original, no se podrá manipular en el archivo que solo contiene la referencia. Se recomienda mantener una carpeta organizada con los archivos asociados, ya que AutoCAD necesita localizar las rutas correctas de los XREF.

Em resumo, o uso do XREF com o HydroLANDSCAPE é uma prática que traz mais segurança, eficiência e integração entre equipes e disciplinas. É uma solução robusta para quem busca precisão e facilidade na atualização dos projetos.
