HydroManager 2022: Cómo registrar motobombas sumergibles
Autor: Fernando Alves - Data: 27/11/2025
Antes de comenzar el registro de las bombas en HydroMANAGER, es importante comprender la diferencia entre los dos tipos más comunes. A pesar de sus nombres similares, cada una cumple con fines específicos, lo que influye directamente en el dimensionamiento y el tipo de proyecto que desarrollará.

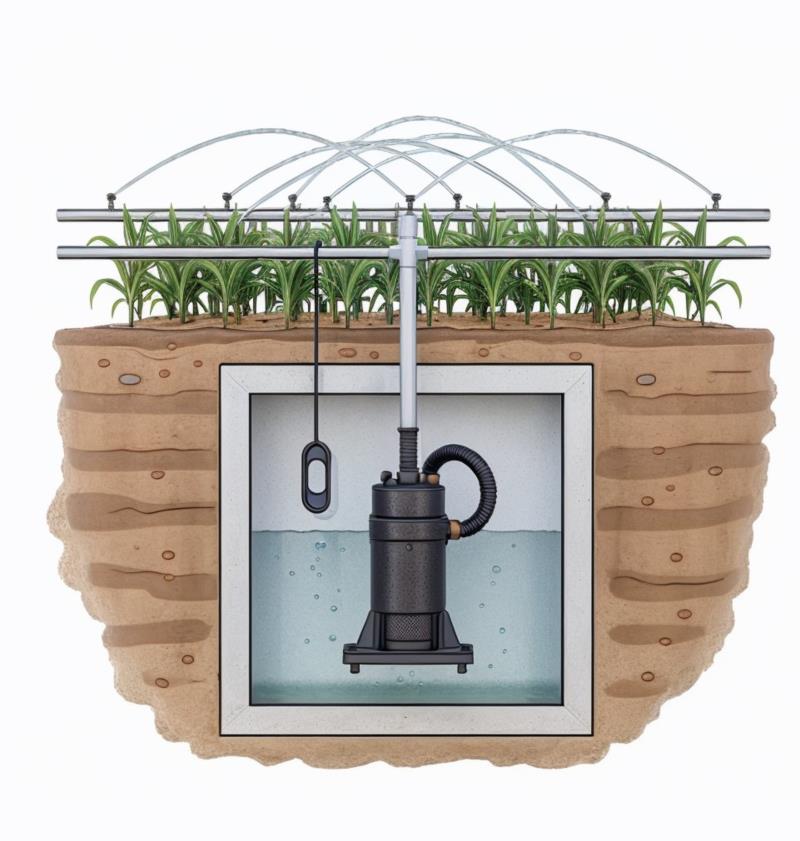

Motobomba sumergible
La motobomba sumergible se instala de forma fija en el fondo de pozos profundos y funciona totalmente sumergida. Está diseñada para la captación continua y el suministro a alta presión, lo que la hace ideal para:
• pozos tubulares profundos
• abastecimiento rural
• sistemas de riego
Cómo acceder y registrar bombas en HydroMANAGER
Accediendo a HydroMANAGER

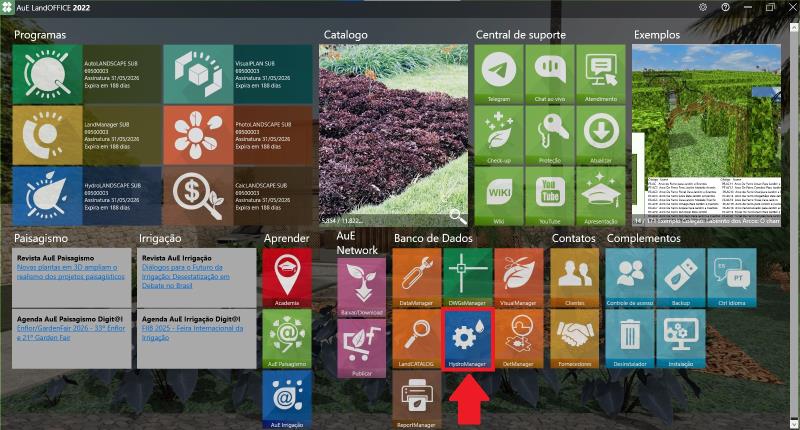

1. En la pantalla de LandOFFICE, haga clic en el icono de HydroMANAGER.

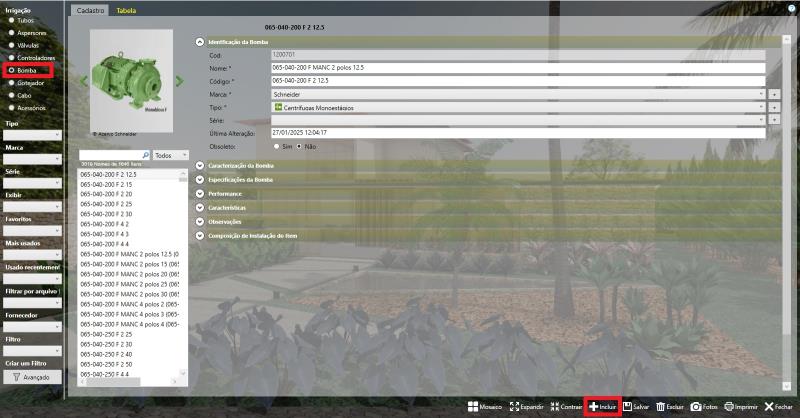

2. En el menú lateral izquierdo, seleccione Bomba y haga clic en Incluir.

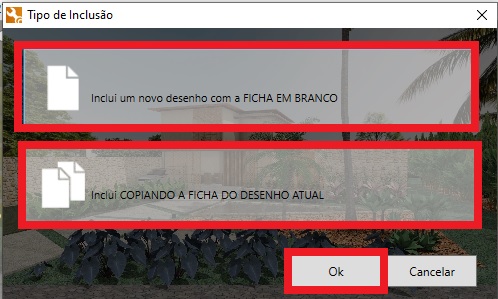

Seleccionar el tipo de inclusión
Hay dos formas de realizar una nueva inclusión
1. Ficha en blanco -> Cree una ficha totalmente vacía para rellenarla manualmente.
2. Copie la ficha del diseño actual -> Permite utilizar una ficha existente como base.
Importante: antes de copiar, seleccione el modelo deseado en HydroMANAGER.

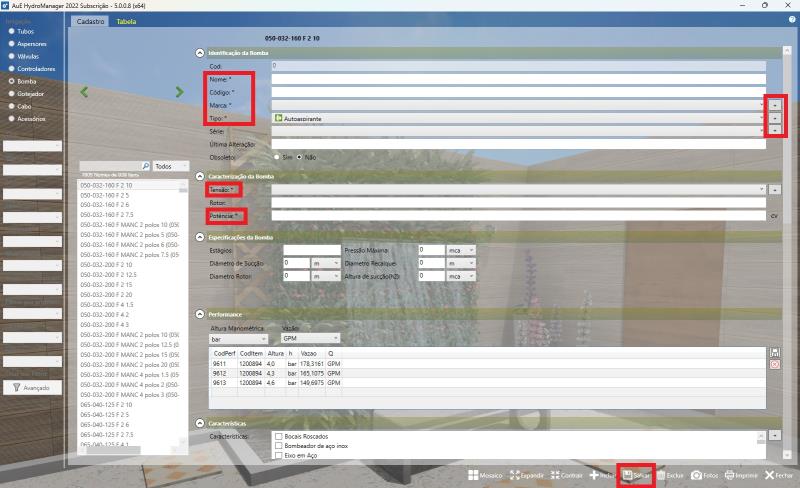

Rellenando los datos de la bomba
Utilice siempre los datos proporcionados por el fabricante.
Hay algunos campos que son obligatorios, a saber:
-Nombre
-Código
-Marca
-Tipo
-Tensión
-Potencia
Si las marcas, tipos y series que ya están registradas no son las que está registrando, puede registrar otras nuevas. Para registrar estas nuevas marcas, tipos y series, solo tiene que hacer clic en el icono «+».
Registrando el rendimiento
1. Busque la bomba deseada en el catálogo.
2. Seleccione el modelo.
3. Acceda a la pestaña Rendimiento.
4. Rellene según la curva informada por el fabricante.
5. Haga clic en Guardar.
Después de esto, la ficha estará completa con los datos técnicos, la curva de rendimiento y la imagen lista para su uso.
Información adicional para bombas sumergibles en HydroMANAGER
Al registrar bombas sumergibles, hay que tener en cuenta algunas precauciones específicas que ayudan a interpretar correctamente los parámetros dentro del programa.
• Diámetro de succión
A efectos de registro en HydroMANAGER, las bombas sumergibles pueden registrarse con un diámetro de succión igual a 0.
Esto se debe a que, desde el punto de vista de Hydro, lo que realmente importa es el diámetro de descarga, ya que es el que define las conexiones utilizadas y permite la generación de casos y soluciones en la pestaña Conexiones de la pantalla Dimensionar.
• Pérdidas en las conexiones
Hydro no calcula las pérdidas pieza por pieza. Utiliza porcentajes aproximados para representar las pérdidas en las conexiones. Por lo tanto, es esencial informar correctamente el diámetro de descarga para que el sistema elija conexiones compatibles.
• Cómo interpretar la pantalla de cálculo de la bomba
Información adicional para bombas sumergibles en HydroMANAGER
Al registrar bombas sumergibles, hay que tener en cuenta algunas precauciones específicas que ayudan a interpretar correctamente los parámetros dentro del programa.
• Diámetro de succión
A efectos de registro en HydroMANAGER, las bombas sumergibles pueden registrarse con un diámetro de succión igual a 0.
Esto se debe a que, desde el punto de vista de Hydro, lo que realmente importa es el diámetro de descarga, ya que es el que define las conexiones utilizadas y permite la generación de casos y soluciones en la pestaña Conexiones de la pantalla Dimensionar.
• Pérdidas en las conexiones
Hydro no calcula las pérdidas pieza por pieza. Utiliza porcentajes aproximados para representar las pérdidas en las conexiones. Por lo tanto, es esencial informar correctamente el diámetro de descarga para que el sistema elija conexiones compatibles.
• Cómo interpretar la pantalla de cálculo de la bomba
Consejos importantes
• Antes de registrar manualmente, compruebe si la bomba ya existe en el catálogo o está disponible para su descarga en AuE Network.
• Utilice siempre los datos oficiales del fabricante al completar el rendimiento.
• Compruebe que la bomba registrada corresponda exactamente al modelo, serie y tensión utilizados en el proyecto.
• Si hay cambios en el catálogo del fabricante, actualice su ficha para evitar discrepancias en el dimensionamiento.
