HydroLANDSCAPE 2022: Cómo crear curvas de nivel

O
HydroLANDSCAPE ofrece una práctica función que permite leer y representar curvas de nivel insertadas en archivos de proyecto, normalmente recibidas de otros socios que participan en el desarrollo del proyecto.

La plataforma permite crear curvas de nivel manualmente, descargarlas automáticamente por Internet desde servicios cartográficos en línea y convertir polilíneas (Plines) en curvas de nivel, optimizando el flujo de trabajo y aumentando la precisión en el modelado del terreno.

En el consejo técnico de este mes, aprenderá a dibujar líneas de contorno manualmente y a importarlas directamente de Internet. Un recurso esencial para una representación fiel del relieve.

Creación manual de curvas de nivel

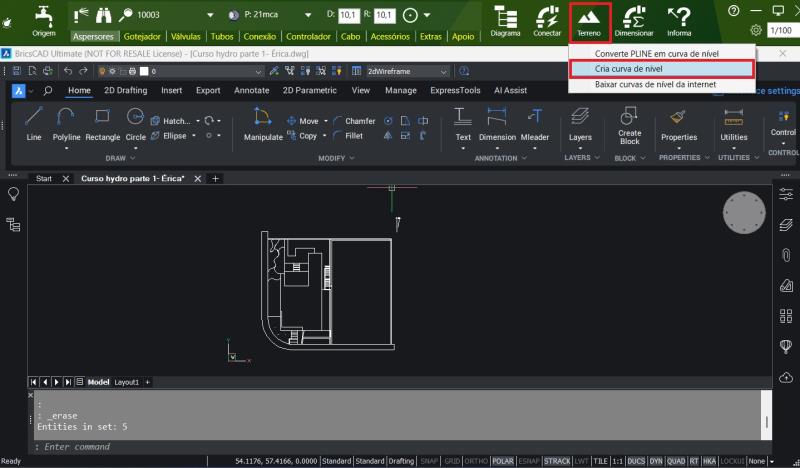

1) Con HydroLANDSCAPE abierto en la pestaña Terreno, haga clic en Crear línea de contorno.

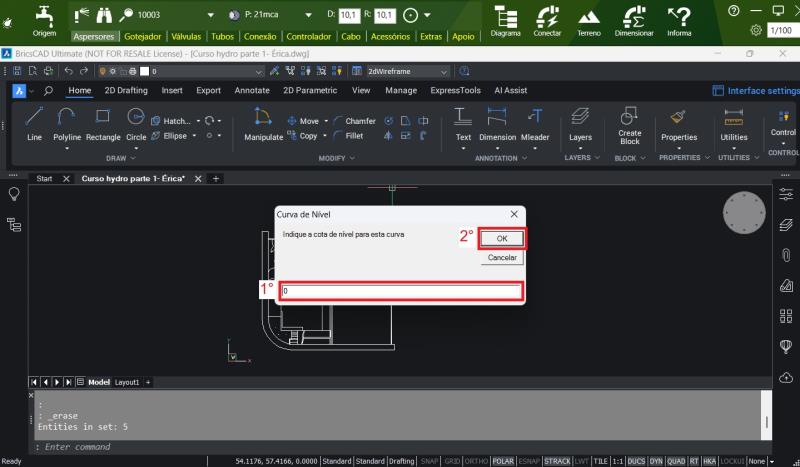

2) Aparecerá una nueva ventana. En ella, introduzca la coordenada de nivel (altura de la cota correspondiente). Una vez rellenada, haga clic en Aceptar.

3) A continuación, dibuja la línea de contorno directamente sobre tu proyecto. Si desea crear otra curva con una elevación diferente, sólo tiene que repetir el proceso.

Cómo insertar líneas de contorno desde Internet

HydroLANDSCAPE también proporciona una herramienta para descargar curvas de nivel georreferenciadas directamente de bases de datos como OpenStreetMap, lo que acelera el proceso de modelado del terreno.

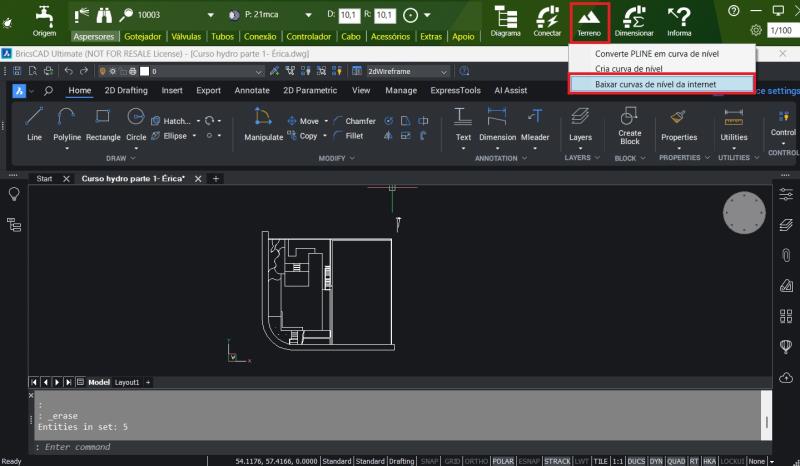

1) Con Hydro abierto, vaya a la pestaña Terreno y haga clic en Descargar curvas de nivel de internet.

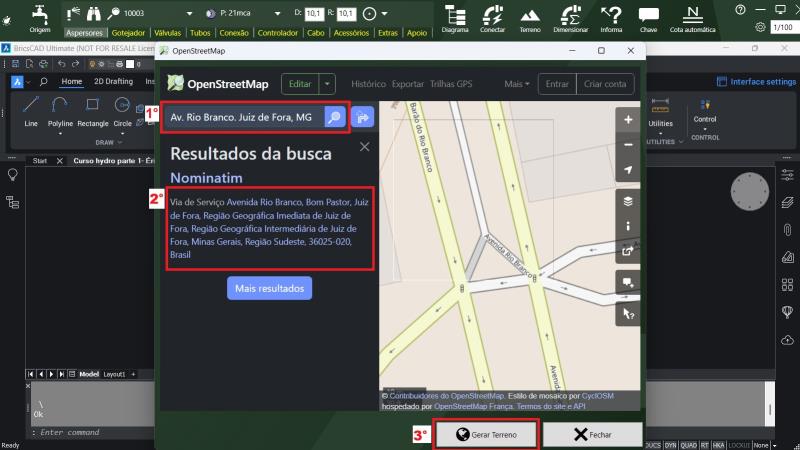

2) Aparecerá una nueva ventana con un campo de búsqueda en la esquina superior izquierda. Introduzca la dirección del lugar del proyecto (calle, ciudad, etc.) y haga clic en la lupa para buscar.

3) A continuación aparecerán los resultados correspondientes. Seleccione la ubicación deseada y se mostrará el mapa con la zona centrada, listo para importar las curvas de nivel, sólo tiene que hacer clic en Generar terreno.

Para terrenos rurales o zonas sin dirección definida:

Puedes utilizar coordenadas geográficas para localizar el terreno. He aquí cómo obtenerlas:

Google Maps:

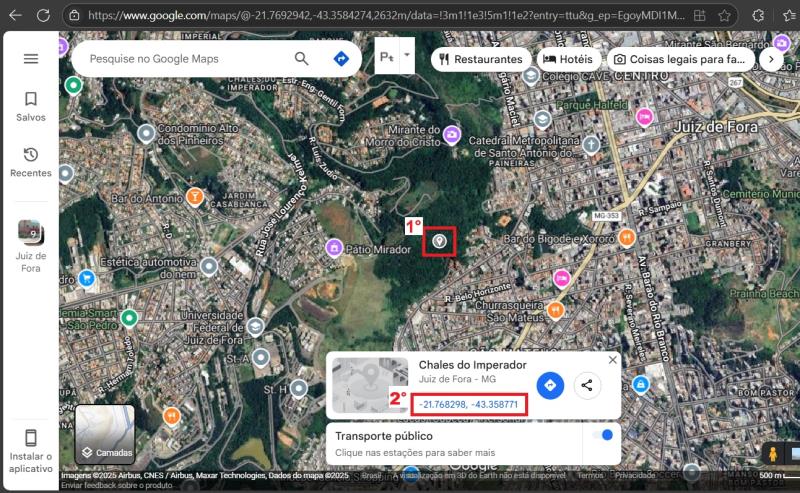

1) Ve a Google Maps, localiza el terreno y haz clic sobre él.

2) Las coordenadas (latitud y longitud) aparecerán en la parte inferior de la pantalla. Cópielas y péguelas en la búsqueda Hydro (decimalizadas: por ejemplo -23,5505, -46,6333).

Google Earth:

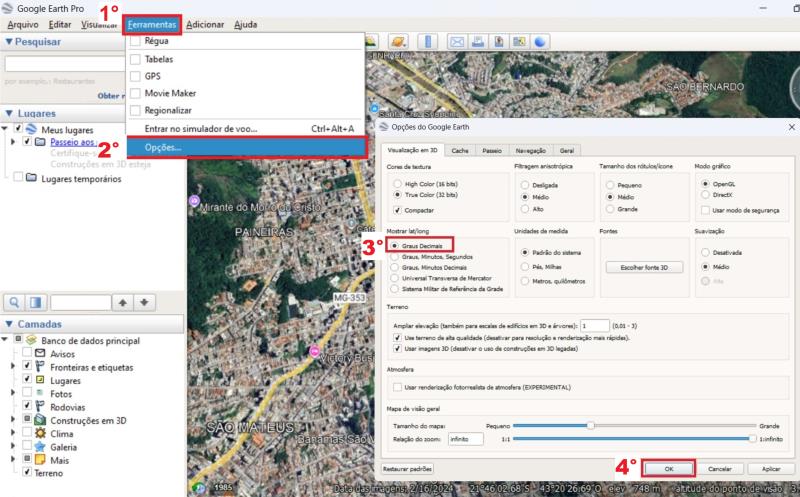

1) Sitúa el marcador sobre la zona deseada y copia las coordenadas.

2) Comprueba en la pestaña Herramientas, en la sección Opciones, que el formato está en Grados Decimales. Copia las coordenadas sin el símbolo del grado y pégalas en la búsqueda de Hydro.

Después de copiar las coordenadas, debe pegarlas en el lugar donde introdujo antes la dirección. Con las coordenadas introducidas, haga clic en el botón Generar terreno.

O Hydro aplicará automáticamente las curvas de nivel al proyecto, además de mostrar la imagen de fondo del mapa, lo que facilitará la contextualización visual del emplazamiento.
