HydroLANDSCAPE 2022: Cómo hacer un cantero con goteros curvos

El desarrollo de proyectos de riego localizado exige cada vez más precisión técnica y compatibilidad con el diseño paisajístico. Teniendo esto en cuenta, el consejo técnico de este mes le enseñará la mejor manera de crear parterres con líneas de goteo curvas de forma práctica, organizada y técnicamente correcta.

Actualmente, el programa no dimensiona un tubo curvo, porque el cálculo hidráulico se realiza basándose en tramos rectos entre "nodos" y los cambios de dirección se consideran pérdidas de carga adicionales en el cálculo, por lo que es necesario hacer el tubo en ángulos rectos.

El uso de goteros curvos está especialmente indicado para parterres orgánicos, bordes sinuosos y áreas con un diseño paisajístico no lineal. Con las herramientas adecuadas, el diseñador puede mantener la separación correcta entre los emisores, garantizar la uniformidad de la aplicación y preservar la estética del proyecto.

Inserción del parterre en el proyecto

El primer paso es dibujar el contorno del parterre en AutoCAD, utilizando polilíneas (polylines). Es fundamental que el límite esté correctamente definido, ya que será la base para la distribución automática de la tubería de goteo.

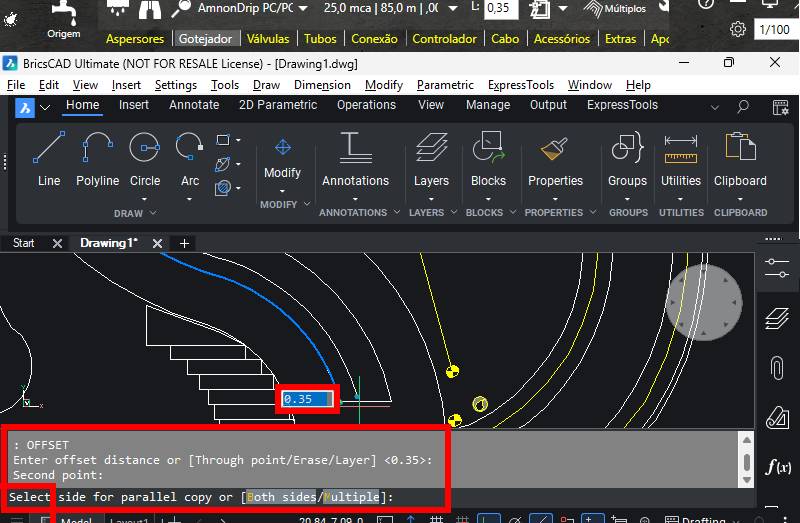

Después de este procedimiento, será necesario utilizar la herramienta de desplazamiento para agilizar el proceso y garantizar que el espaciado sea correcto en toda su longitud. Para utilizarla, escriba OF en la línea de comandos o seleccione el icono correspondiente en la barra de herramientas. A continuación, introduzca la distancia deseada para el desplazamiento. Después, seleccione el objeto que se copiará e indique con el cursor en qué lado se creará la nueva línea.

Después de este procedimiento, borre la línea guía y elija el tubo gotero adecuado para su proyecto y defina el espaciado predefinido en su diseño.

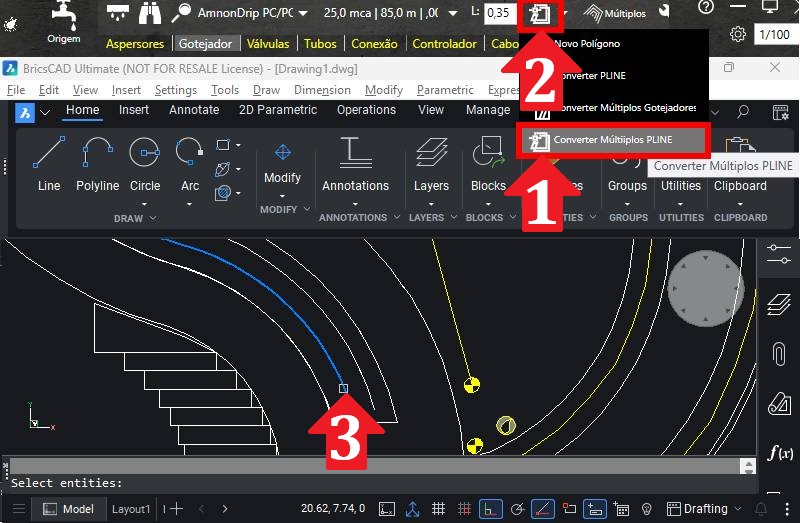

A continuación, haga clic en la herramienta de inserción: «convertir múltiples PLINE», seleccione todas las polilíneas deseadas y listo.

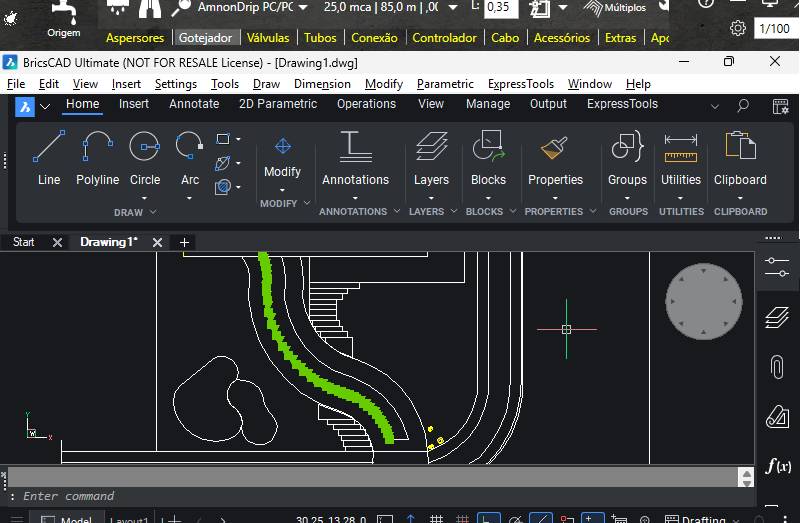

Con herramientas específicas para el riego localizado, el profesional gana en productividad, reduce el trabajo adicional y ofrece soluciones más eficientes y compatibles con el diseño paisajístico.

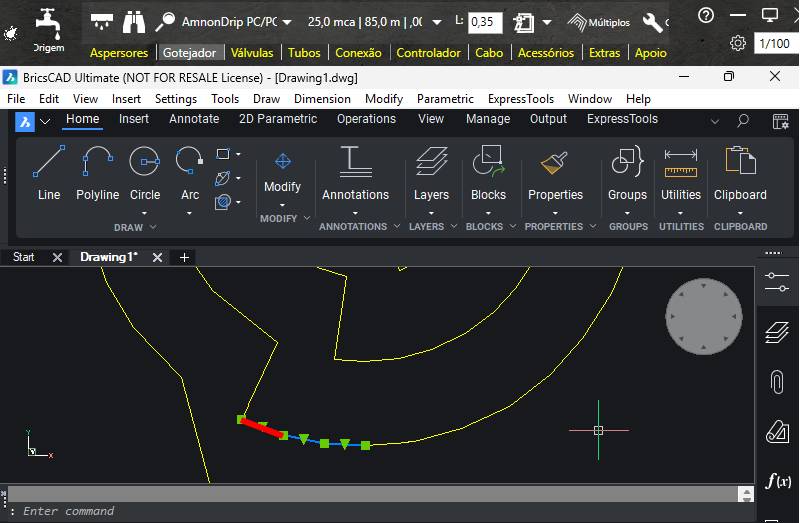

Al lado tenemos otro ejemplo en formato redondo, si se acerca mucho es posible percibir que son segmentos rectos, pero desde lejos es imperceptible. Es importante destacar que en este caso se utilizó un círculo como base del parterre y se hizo clic con la polilínea (polyline) en ese contorno para obtener este resultado.

De esta forma, el profesional gana en productividad, reduce el trabajo repetido y ofrece soluciones técnicamente eficientes, en consonancia con el diseño paisajístico y las necesidades hidráulicas del proyecto.

Vea el vídeo tutorial:
