HydroLANDSCAPE 2022: Cómo insertar imágenes de Dimensionar en la lámina

En este video, mostraré cómo aprovechar las imágenes generadas por el módulo Dimensionar de HydroLANDSCAPE para crear una lámina de presentación más completa y profesional. Este recurso permite incorporar a la lámina información visual complementaria al proyecto, facilitando la comprensión y la presentación de los resultados.

Paso a paso
Generar la imagen en Dimensionar

1. Abra el proyecto en HydroLANDSCAPE.

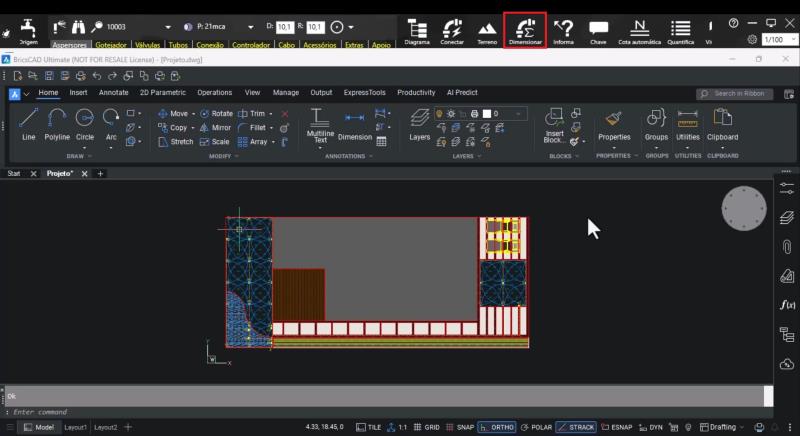

2. Acceda al módulo Dimensionar.

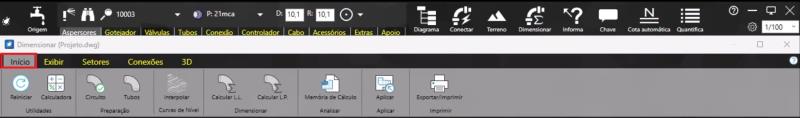

3. Realice el cálculo completo en la pestaña Inicio.

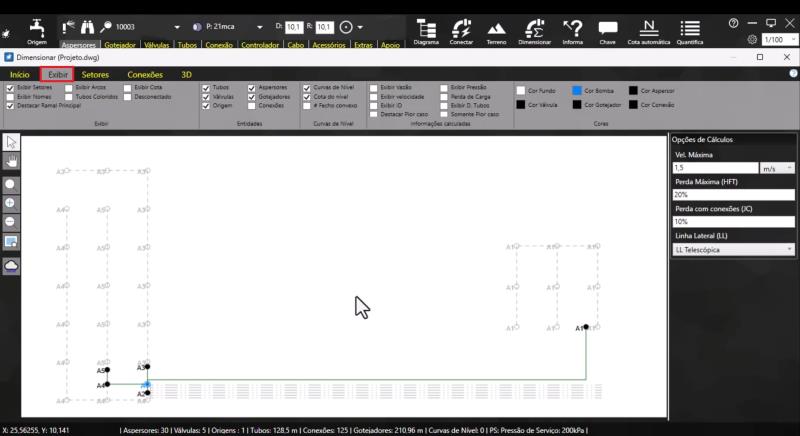

4. Ajuste la visualización deseada en la pestaña Ver.

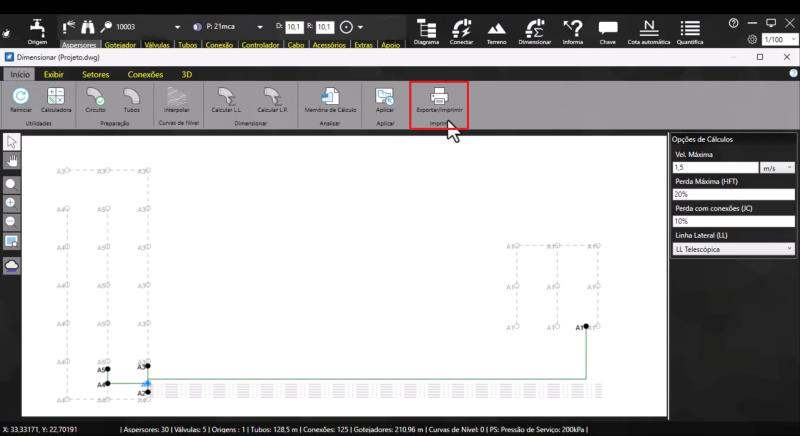

4. Genere la imagen haciendo clic en el botón "Exportar/Imprimir" de la pestaña Inicio.

5. Guarde la imagen en una carpeta organizada del proyecto.

Crear la lámina

1. Abra el layout en la barra inferior de CAD.

2. Cree la presentación normalmente.

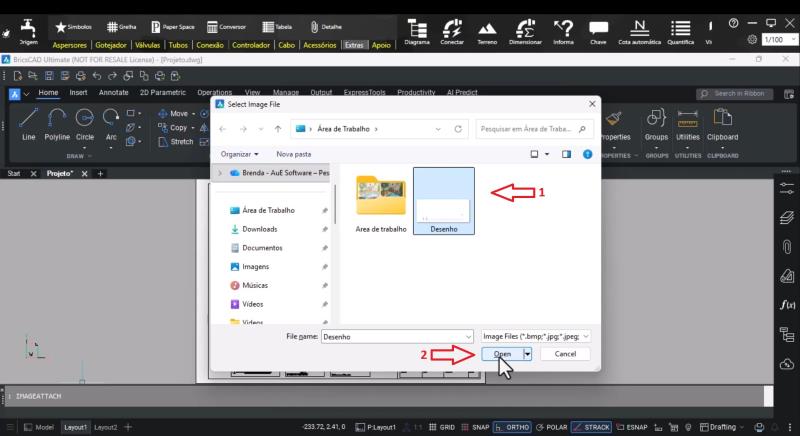

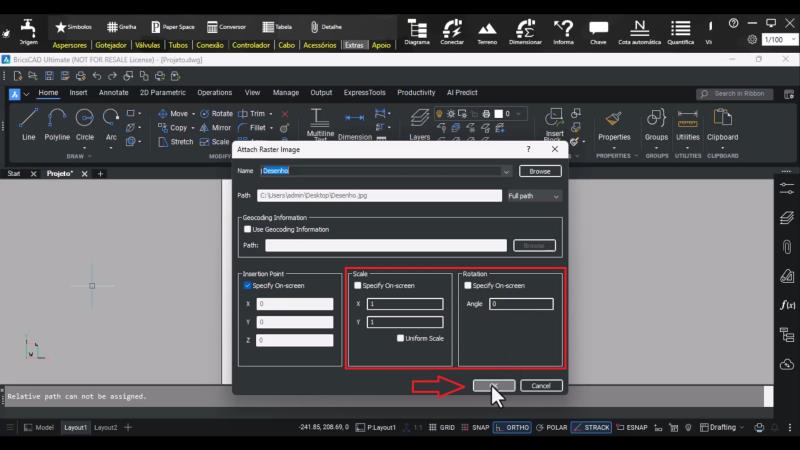

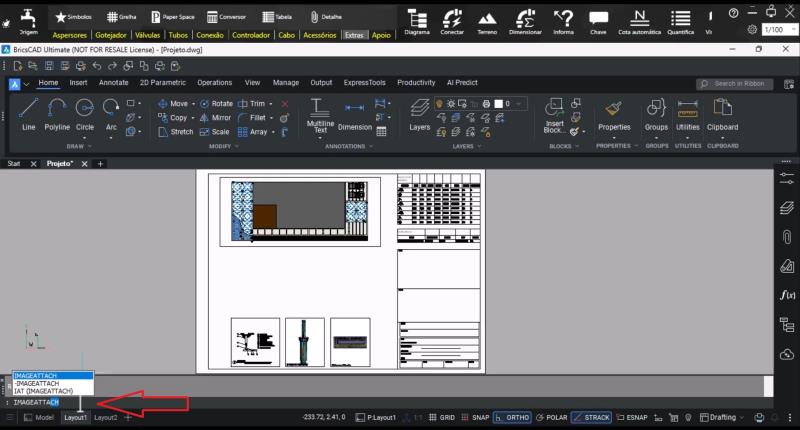

3. Inserte la imagen que exportó desde "Dimensionar". Para ello, escriba "imageattach" en la barra de comandos de CAD, acceda a la imagen guardada en su computadora, seleccione las opciones de punto de inserción, escala y rotación, y listo.

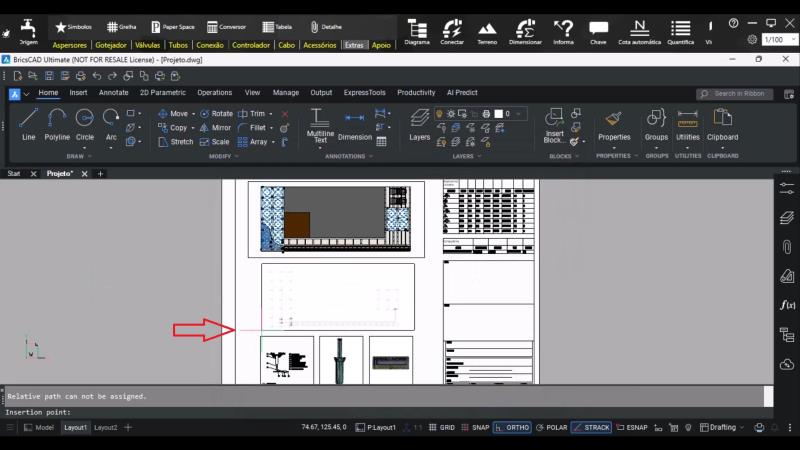

4. Ajuste la escala, la posición y el encuadre.

Organizar la presentación

Para que la lámina tenga un aspecto más profesional, agregue:

1. Título del proyecto.

2. Leyenda de la imagen.

3. Información técnica relevante.

4. Identificación del responsable.

Finalizar y exportar

1. Revise las alineaciones y los márgenes.

2. Verifique la calidad de las imágenes.

3. Exporte la lámina en PDF para imprimirla o enviarla.

¡Listo! De esta manera, puede enriquecer sus láminas con imágenes generadas directamente desde Dimensionar, haciendo que la presentación del proyecto sea más clara, organizada y visualmente atractiva.

Vea el video tutorial:
