HydroLANDSCAPE 2022: Creación de leyendas para llaves de identificación

Autor: Fernando Alves - Data: 05/03/2026

La identificación de los elementos de un proyecto es extremadamente importante, ya sea para indicar datos técnicos, tipos de equipos u organización del diseño. Muchos diseñadores y estudios adoptan normas de nomenclatura para facilitar esta lectura, utilizando llaves, códigos, tablas y flechas para identificar los elementos del proyecto.

En los programas HydroLANDSCAPE y AutoLANDSCAPE, este proceso es aún más sencillo, ya que es posible insertar llaves de identificación con un solo clic. Sin embargo, para que cualquier persona que visualice el proyecto comprenda fácilmente lo que significa cada llave, es esencial crear una leyenda explicativa.

En este consejo, le mostraremos cómo generar esta leyenda de forma rápida y práctica.

Inserción de claves de identificación

Antes de crear la leyenda, es necesario que los elementos del proyecto ya estén identificados con sus respectivas claves.

En HydroLANDSCAPE y AutoLANDSCAPE, basta con utilizar la herramienta de inserción de llaves, seleccionando los elementos deseados en el proyecto.

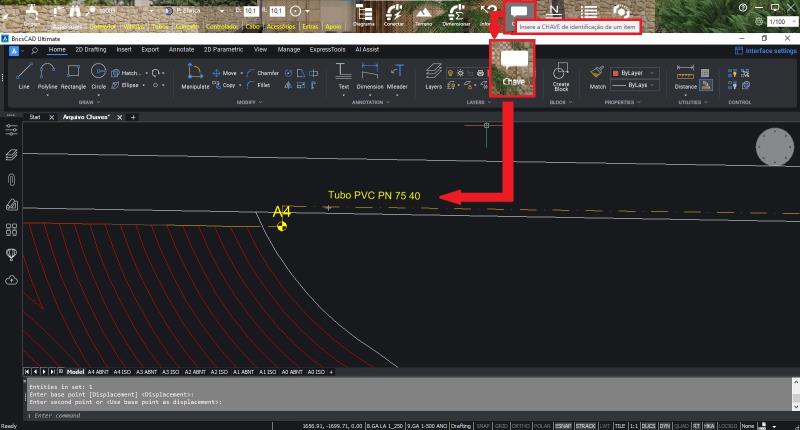

Inserción de llaves de identificación en el dibujo con HydroLANDSCAPE.

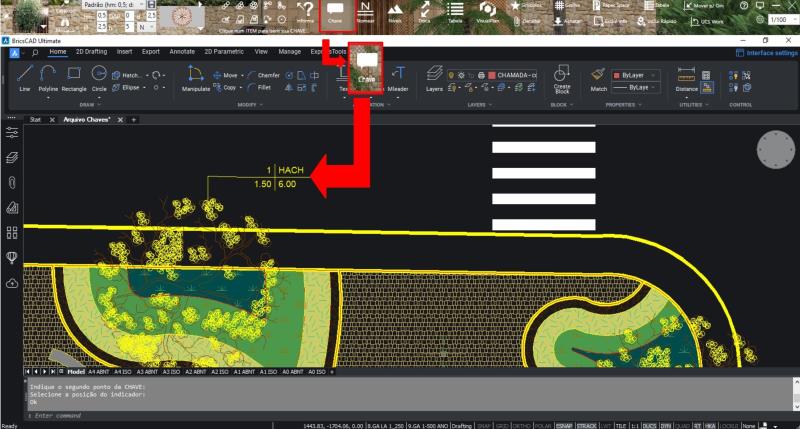

Inserción de llaves de identificación en el dibujo con AutoLANDSCAPE.

Generación de la leyenda de las llaves

Después de identificar todos los elementos del proyecto, el siguiente paso es generar la leyenda que explica cada llave.

Acceda al menú Cuantificar.

En el mismo lugar donde se generan las tablas de cuantificación, localice la opción de identificación de llaves.

Introduzca en el diseño para crear una leyenda completa y organizada.

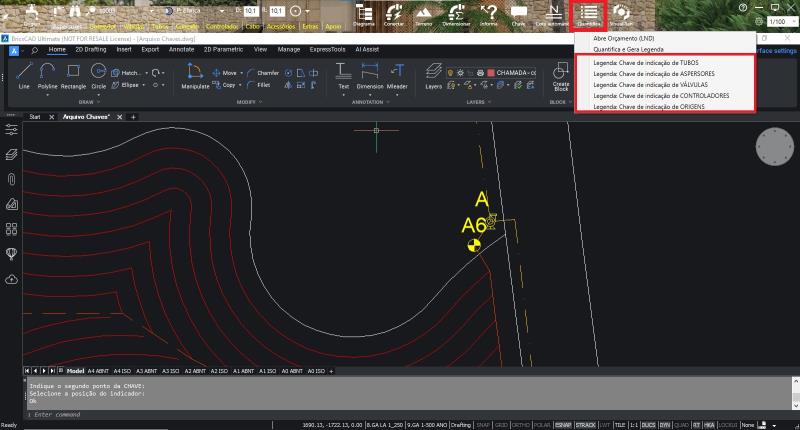

Ubicación del menú Quantifica dentro del software HydroLANDSCAPE.

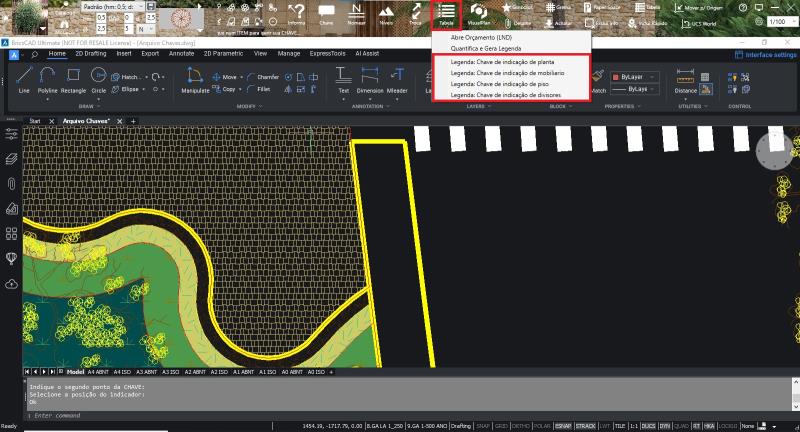

Ubicación del menú Quantifica dentro del software AutoLANDSCAPE.

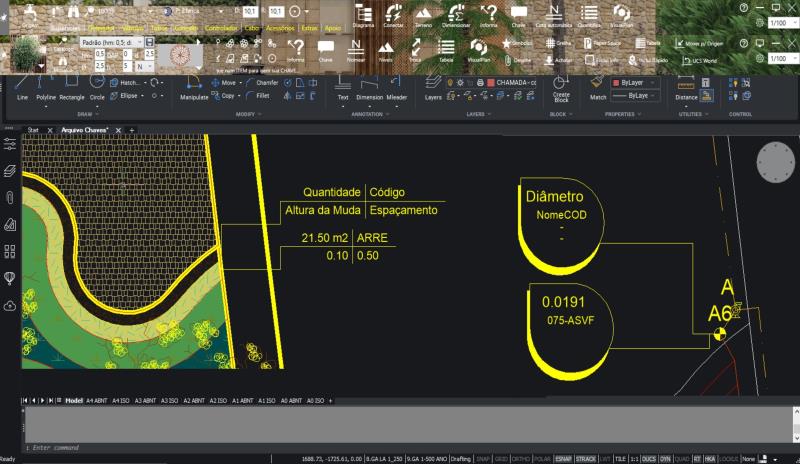

Ejemplo de la leyenda de llaves generada en el proyecto.

Ventajas de utilizar la leyenda de llaves

Crear esta leyenda aporta varios beneficios al proyecto:

Facilita la lectura del dibujo técnico
Estandariza la identificación de elementos
Ayuda a la interpretación por parte de otros profesionales
Hace que el proyecto sea más profesional y organizado

Consejo adicional

Siempre que sea posible, mantenga un patrón de nomenclatura en la oficina, definiendo previamente cómo se identificará cada elemento en las llaves. Esto hace que los proyectos sean más consistentes y facilita las revisiones o cambios futuros.
